屏蔽通风窗
屏蔽通风窗是运用截止波导原理，采用蜂窝状铝芯(或不锈钢芯)，
再用型材加固外框，并在安装边处装配电磁屏蔽密封垫而成型。该产品不仅具有优良的电磁屏蔽性能，且具备极好的通风性(通风有效面积可达到95%以上)。 通常采用的蜂窝孔内切圆直径为3.2mm，孔深12.7mm。通风板可采用表面导电氧化处理或镀镍、镀锡等工艺以提高屏蔽效能及环境密封效果。安装边的电磁屏蔽密封垫通常采用由氯丁海橡胶和编织镀锡铜包钢丝网的组合衬垫。 屏蔽通风窗可选择通孔或螺孔两种安装方式。
┖应用场合
电子机箱、方舱通风口
通讯机箱、计算机机箱通风口
电力设备、精密测试设备通风口
屏蔽室、屏蔽机房通风口
其他要求电磁屏蔽的设备通风口

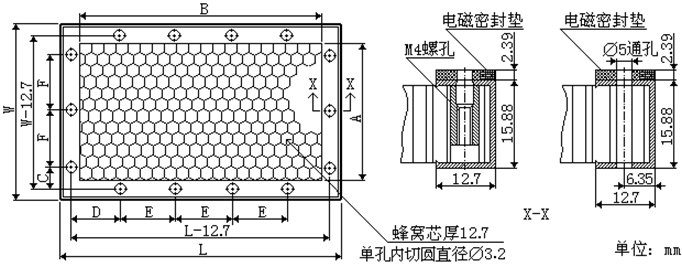

┖结构尺寸
┖规格型号
| 型号 | WXL | AXB | C | D | E | F | 螺孔数(W) | 螺孔数(L) |
| TS09W0404-XX | 101X101 | 76X76 | 44 | 44 | — | — | 1 | 1 |
| TS09W0505-XX | 127X127 | 102X102 | 57 | 57 | — | — | 1 | 1 |
| TS09W0606-XX | 152X152 | 127X127 | 25 | 25 | 64 | 64 | 2 | 2 |
| TS09W0707-XX | 178X178 | 152X152 | 38 | 38 | 89 | 89 | 2 | 2 |
| TS09W0506-xx | 127X152 | 102X127 | 57 | 25 | 64 | — | 1 | 2 |
| TS09W0507-XX | 127X178 | 102X152 | 57 | 38 | 89 | — | 1 | 2 |
| TS09W0607-XX | 152X178 | 127X152 | 25 | 38 | 89 | 64 | 2 | 2 |
| TS09W1014-XX | 254X356 | 229X331 | 32 | 38 | 89 | 89 | 3 | 4 |
┖屏蔽性能
| 蜂窝孔径（mm） | 2.4 | 3.2 | ||
| 典型屏蔽效能（dB) | 磁场 | 200KHz | 90 | 80 |
| 电场 | 100MHz | 115 | 110 | |
| 500MHz | 115 | 110 | ||
| 平面波 | 1GHz | 112 | 105 | |
| 10GHz | 110 | 100 | ||
┖订购信息
物料说明：TS09W0506 — X Y（如：TS09WG0506 — 2T）
TS09表示：屏蔽通风窗，标准孔径为Φ3.2mm
W0506表示：5X6英寸的铝制屏蔽通风窗，WG0506表示钢制屏蔽通风窗
X表示：1.不涂覆；2.表面镀镍；3.表面镀锡；4.其它
Y表示：T.Φ5通孔安装方式；L.M4螺孔安装方式
┖重要信息
屏蔽通风窗的工作温度范围：-85~+185℃
常规外框为凹型槽，L型外框也经常为客户选用
提供钢制屏蔽通风板
提供铜制屏蔽通风板
提供屏蔽空气过滤器
提供用户订制的各种特殊框架设计，只需您提供产品图纸
详情请咨询！
