铍青铜簧片

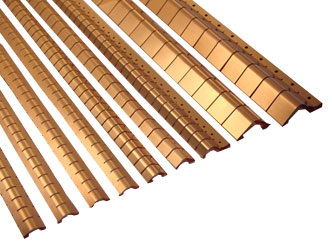

目前应用广泛的簧片类屏蔽衬垫是由特殊金属铍青铜精制
而成。由于铍青铜合金具有极佳的机械加工特性，不仅更容易冲压制造成更多的形状以符合不同的使用要求和安装方式，更重要的是在外力释放后，铍青铜簧片表现出来的优越回弹能力，可以满足频繁开关的柜门及运动部位的导电联接的应用要求。
铍青铜簧片具有接触压力小、重量轻、形变范围大、低频和高频屏蔽性能优异、安装方式灵活多样等优点。
┖屏蔽性能
| 产品名称 | H场（100KHz） | 电场（10MHz） | 平面波（1GHz） |
| 铍青铜簧片 | 100dB | 100dB | 90dB |
┖应用场合
铍青铜簧片适用于要求EMI、RFI的各种场合，它具有优异的电磁屏蔽性能、高导热和不受核爆炸、紫外线、氧化等影响。簧片种类众多，可用于各种屏蔽舱门、机箱门、盖板、PCB板、机箱内插板、集成电路等场合的电磁屏蔽。
铍青铜簧片广泛应用于通信、计算机和军用电子设备中。

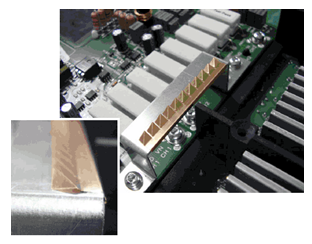

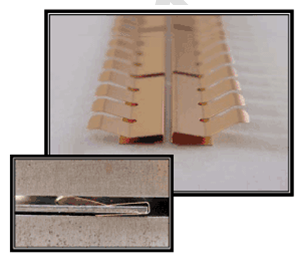

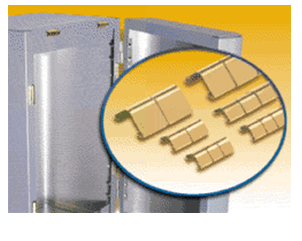

┖应用实例图
┖规格型号

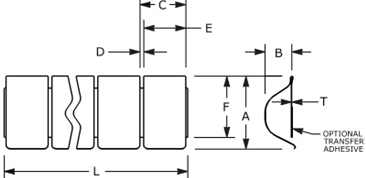

双向对称簧片 单位（mm）  |
||||||||
| 型号 | A | B | C | D | E | F | T | L |
| TS04A1132 | 8.1 | 2.8 | 4.75 | 0.46 | 4.29 | 2.16 | 0.09 | 406 |
| TS04A1337 | 9.4 | 3.3 | 6.35 | 0.63 | 5.72 | 2.16 | 0.13 | 406 |
| TS04A2260 | 15.2 | 5.6 | 7.16 | 0.81 | 6.35 | 3.56 | 0.13 | 610 |
| TS04A3280 | 20.3 | 8.1 | 9.52 | 0.81 | 8.71 | 3.56 | 0.13 | 610 |
|
注：双向对称簧片需在安装平面上开槽安装，若安装平面无法开槽时，可在安装平面上打 孔安装。天屏源有配套双向对称簧片的专用导轨及卡钉出售。 |
||||||||
|

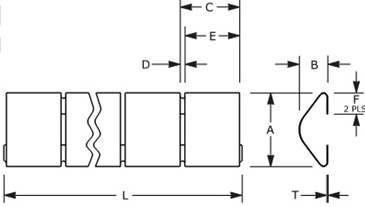

单边背胶固定簧片 单位（mm） |
|||||||
| 型号 | A | B | C | D | E | T | L |
| TS04B1132 | 8.1 | 2.8 | 4.75 | 0.46 | 4.29 | 0.05 | 610 |
| TS04B1337 | 9.4 | 3.3 | 6.35 | 0.63 | 5.72 | 0.09 | 406 |
| TS04B2260 | 15.2 | 5.6 | 9.52 | 0.81 | 8.71 | 0.13 | 610 |
卡装固定簧片 单位（mm）  |
||||||||
| 型号 | A | B | C | D | E | F | T | L |
| TS04K2037 | 15.2 | 3.8 | 6.35 | 0.56 | 5.79 | 14.5 | 0.09 | 406 |
| TS04K2737 | 20.3 | 5.8 | 9.53 | 0.81 | 9.71 | 19.6 | 0.13 | 610 |
平面双齿型簧片 单位（mm）  |
||||||||
| 型号 | A | B | C | D | E | F | T | L |
| TS04T0719 | 12.7 | 1.8 | 4.19 | 0.28 | 3.81 | 4.8 | 0.09 | 610 |

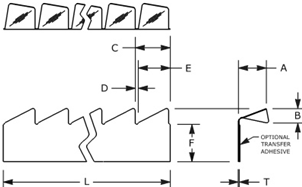

直角齿型簧片 单位（mm）  |
||||||||
| 型号 | A | B | C | D | E | F | T | L |
| TS04T0914 | 2.3 | 0.8 | 2.41 | 0.38 | 2.03 | 3.6 | 0.09 | 610 |
| TS04T1618 | 4.1 | 1.8 | 4.19 | 0.38 | 3.81 | 4.6 | 0.09 | 610 |
平面单齿型簧片 单位（mm）  |
||||||||
| 型号 | A | B | C | D | E | F | T | L |
| TS04Y0323 | 5.8 | 0.8 | 2.41 | 0.38 | 2.03 | 3.6 | 0.09 | 610 |
| TS04Y0734 | 8.6 | 1.8 | 4.19 | 0.38 | 3.81 | 4.6 | 0.09 | 610 |

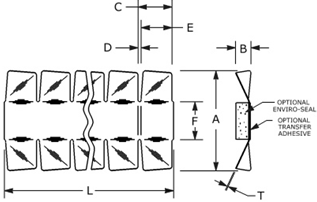

屏蔽室专用簧片 单位（mm）  |
||||||||
| 型号 | A | B | C | D | E | F | T | L |
| TS04S1375 | 27.7 | 6.4 | 9.53 | 1.02 | 8.51 | 4.1 | 0.13 | 7600 |
| TS04S2275 | 41.4 | 10.4 | 12.7 | 1.02 | 11.68 | 4.8 | 0.18 | 7600 |
|

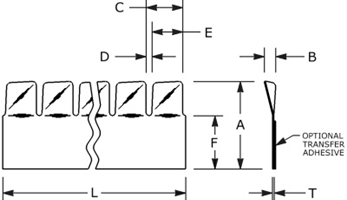

背胶固定簧片 单位（mm）
|
||||||||
| 型号 | A | B | C | D | E | F | T | L |
| TS04D1128 | 7.1 | 2.8 | 5.24 | 0.46 | 4.78 | 5.8 | 0.08 | 406 |
| TS04D1437 | 9.4 | 3.6 | 6.91 | 0.56 | 6.35 | 7.9 | 0.08 | 406 |
| TS04D2360 | 15.2 | 5.8 | 10.34 | 0.81 | 9.53 | 12.7 | 0.1 | 406 |
| TS04D2578 | 19.8 | 6.4 | 10.55 | 1.02 | 9.53 | 13.5 | 0.13 | 406 |
|
注：背胶固定簧片可成卷供应，卷材规格为25英尺/卷 |
||||||||
*本目录中的所有产品规格型号，均为铍青铜本色表面抛光
*用户若需选择在簧片表面增加抗腐蚀镀层，订货时请在型号后加后缀，以示区别,
镀层说明：锡----01，锌----02，亮镍----03;
*本目录为常用产品规格，也可为用户订制所需特殊规格，详情请咨询！
