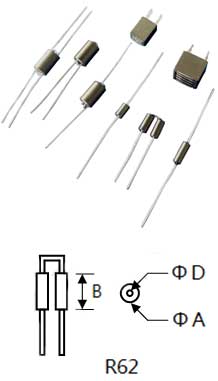

EMI吸收磁珠
EMI吸收磁珠专用于PCB上的EMI吸收，使电路中的高频损耗增加，而不会引起直流和低频能量的损耗。

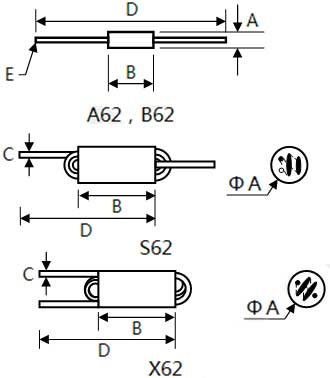

┖规格型号
|
产品型号 |
规格 |
外型尺寸（mm） |
阻抗（Ω） |
|||||
|
|
|
A |
B |
C |
D |
E |
25MHz |
100MHz |
|
TC-A62 |
TZ 3.5*0.8*6 |
3.5±0.2 |
6.0±0.2 |
— |
63±0.4 |
＃22 |
50 |
90 |
|
TC-B62 |
TZ 3.5*0.8*9 |
3.5±0.3 |
9.0±0.2 |
— |
63±0.4 |
＃22 |
70 |
120 |
|
TC-R62 |
T2Z 3.5*0.8*8 |
3.5±0.2 |
8.0±0.2 |
— |
0.8±0.1 |
＃22 |
100 |
130 |
|
TC-S62 |
T6Z 6*10-2.5TS |
3.5±0.3 |
10.0±0.3 |
＃24 |
14.6±0.3 |
— |
320 |
600 |
|
TC-X62 |
T6Z 6*10-3TS |
3.5±0.3 |
10.0±0.3 |
＃24 |
14.6±0.3 |
— |
320 |
600 |
上表仅列举常用规格型号，其他规格请咨询
焊接式EMI吸收磁珠
焊接式EMI吸收磁珠专用于PCB上的EMI吸收，便于自动焊接，为设备提供多级EMI吸收，进一步提高小形化、数字化电路的抗干扰能力。 该系列的最大额定电流为6A。
┖规格型号
|
产品型号 |
规格 |
外型尺寸（mm） |
直流电阻 （mΩ） |
阻抗（Ω） |
||||
|
|
|
A |
B |
C |
D |
|
25MHz |
100MHz |
|
TC-TP1 |
SMT1 |
3.05 |
1.45 |
2.55 |
4.05 |
0.6 |
25 |
50 |
|
TC-TP2 |
SMT2 |
3.05 |
1.45 |
2.55 |
8.5 |
0.9 |
30 |
56 |
EMI贴片吸收磁珠
| EMI贴片吸收磁珠是采用先进的多层技术，专为解决PCB板上的EMI/EMC问题而设计的表贴产品。该系列产品采用单片无机材料制作，可最大限度限制磁通量的漏损，即使在不稳定的接地环境下也能有效的衰减电磁干扰。且高焊锡耐热、高品质的端子适应流体焊和回流焊，可以快速的自动安装。 |  |

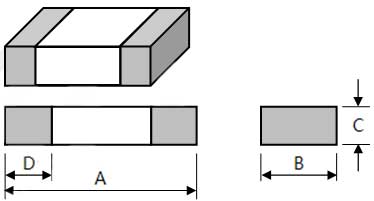

┖规格型号
|
规格型号 |
外型尺寸（±0.20mm） |
额定电流（mA） |
直流电阻（mΩ） |
阻抗（Ω） |
||||
|
|
A |
B |
C |
D |
|
|
25MHz |
100MHz |
|
TC-SMB0805A |
2.0 |
1.2 |
0.9 |
0.5 |
500 |
0.25max |
45 |
80 |
|
TC-SMB0805B |
2.0 |
1.2 |
0.9 |
0.5 |
400 |
0.25max |
70 |
120 |
|
TC-SMB1206A |
3.2 |
1.2 |
0.9 |
0.5 |
500 |
0.25max |
45 |
80 |
|
TC-SMB1206B |
3.2 |
1.2 |
0.9 |
0.5 |
500 |
0.30max |
70 |
120 |
提供其它封装EMI贴片吸收磁珠，详情请咨询
