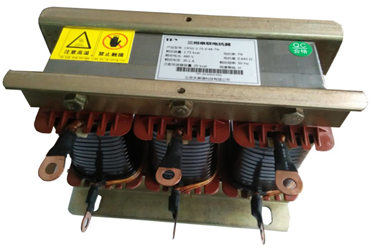

低压串联滤波电抗器
┖ 主要用途与适用范围
本系列属于干式铁芯低压串联电抗器，主要用于低压无功补偿柜中，与电容器相串联。当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地抑制电网谐波放大，改善系统的电压波形，提高系统的功效因数，并能有效地抑制合闸涌流及操作过电压，从而有效地保护了电容器。
符合标准：JB 5346-1998 《串联电抗器》
┖ 工作条件
1. 海拔高度：≤2000m；
2. 环境温度：-25℃~+45℃，相对湿度：≤90%；
3. 周围无有害气体，无易燃易爆物品；
4. 周围环境应有良好的通风条件，若装在机柜内，应加装通风设备。

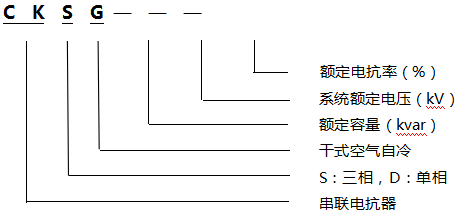

┖ 型号及含义
┖ 结构特征
串联电抗器分为三相和单相两种，均为铁芯干式；
1.铁芯采用优质低损耗冷扎取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板间隔，以保证电抗气隙在运行过程中不发生变化；
2.线圈采用H级漆包扁铜线绕制，排列紧密且均匀，具有极佳的散热性能；
3.电阻器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级；
4.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升；
5.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
┖ 技术参数
1.可用于400V、660V系统；
2. 电抗率的种类：1%、6%、7%、12%、13%、14%等；
3. 额定绝缘水平3kV/min；
4. 电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K；
5. 电抗器噪声不大于45dB；
6. 电抗器能在工频电流不大于1.35倍额定电流下长期运行；
7. 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95；
8. 三相电抗器的任意两相电抗值之差不大于±3%；
9. 绝缘耐热等级H级（180℃）以上。
┖ 规格型号
电抗率为6%的常用规格
（注：CKSG型，400V系统，三相，电抗率为6%，匹配电容器电压：450V）
|
电抗器型号 |
匹配电容器容量(kvar) |
电抗器容量(kvar） |
电感量 (mH) |
额定电流 (A) |
|
CKSG-0.30-0.45-6% |
5 |
0.30 |
3 x 7.74 |
6.4 |
|
CKSG-0.45-0.45-6% |
7.5 |
0.45 |
3 x 5.16 |
9.6 |
|
CKSG-0.60-0.45-6% |
10 |
0.60 |
3 x 3.87 |
12.8 |
|
CKSG-0.72-0.45-6% |
12 |
0.72 |
3 x 3.22 |
15.4 |
|
CKSG-0.84-0.45-6% |
14 |
0.84 |
3 x 2.76 |
18.0 |
|
CKSG-0.90-0.45-6% |
15 |
0.90 |
3 x 2.58 |
19.2 |
|
CKSG-0.96-0.45-6% |
16 |
0.96 |
3 x 2.42 |
20.5 |
|
CKSG-1.20-0.45-6% |
20 |
1.20 |
3 x 1.93 |
25.7 |
|
CKSG-1.44-0.45-6% |
24 |
1.44 |
3 x 1.61 |
30.8 |
|
CKSG-1.50-0.45-6% |
25 |
1.50 |
3 x 1.55 |
32.1 |
|
CKSG-1.80-0.45-6% |
30 |
1.80 |
3 x 1.29 |
38.5 |
|
CKSG-2.10-0.45-6% |
35 |
2.10 |
3 x 1.11 |
44.9 |
|
CKSG-2.40-0.45-6% |
40 |
2.40 |
3 x 0.97 |
51.3 |
|
CKSG-2.70-0.45-6% |
45 |
2.70 |
3 x 0.86 |
57.7 |
|
CKSG-3.00-0.45-6% |
50 |
3.00 |
3 x 0.77 |
64.2 |
|
CKSG-3.60-0.45-6% |
60 |
3.60 |
3 x 0.64 |
77.0 |
|
CKSG-4.80-0.45-6% |
80 |
4.80 |
3 x 0.48 |
102.6 |
|
CKSG-5.40-0.45-6% |
90 |
5.40 |
3 x 0.43 |
115.4 |
|
CKSG-6.00-0.45-6% |
100 |
6.00 |
3 x 0.39 |
128.2 |
电抗率为12%的常用规格
（注：CKSG型，400V系统，三相，电抗率为12%，匹配电容器电压：480V）
|
电抗器型号 |
匹配电容器容量(kvar) |
电抗器容量(kvar） |
电感量 (mH) |
额定电流 (A) |
|
CKSG-0.60-0.48-12% |
5 |
0.60 |
3 x 17.61 |
6.0 |
|
CKSG-0.90-0.48-12% |
7.5 |
0.90 |
3 x 11.74 |
9.0 |
|
CKSG-1.20-0.48-12% |
10 |
1.20 |
3 x 8.81 |
12.0 |
|
CKSG-1.44-0.48-12% |
12 |
1.44 |
3 x 7.34 |
14.4 |
|
CKSG-1.68-0.48-12% |
14 |
1.68 |
3 x 6.29 |
16.8 |
|
CKSG-1.80-0.48-12% |
15 |
1.80 |
3 x 25.87 |
18.0 |
|
CKSG-1.92-0.48-12% |
16 |
1.92 |
3 x 5.50 |
19.2 |
|
CKSG-2.40-0.48-12% |
20 |
2.40 |
3 x 4.40 |
24.1 |
|
CKSG-2.88-0.48-12% |
24 |
2.88 |
3 x 3.67 |
28.9 |
|
CKSG-3.00-0.48-12% |
25 |
3.00 |
3 x 3.52 |
30.1 |
|
CKSG-3.60-0.48-12% |
30 |
3.60 |
3 x 2.94 |
36.1 |
|
CKSG-4.20-0.48-12% |
35 |
4.20 |
3 x 2.52 |
42.1 |
|
CKSG-4.80-0.48-12% |
40 |
4.80 |
3 x 2.20 |
48.1 |
|
CKSG-5.40-0.48-12% |
45 |
5.40 |
3 x 1.96 |
54.1 |
|
CKSG-6.00-0.48-12% |
50 |
6.00 |
3 x 1.76 |
60.1 |
|
CKSG-7.20-0.48-12% |
60 |
7.20 |
3 x 1.47 |
72.2 |
|
CKSG-9.60-0.48-12% |
80 |
9.60 |
3 x 1.10 |
96.2 |
以上规格为常用规格，仅供参考，其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。我公司保留对数据的变更权利。
┖ 结构尺寸及安装尺寸图
本目录省略尺寸数据，请参见产品型号之技术规格书。
┖ 订货须知
1. 确认所选电抗器的电抗率（电抗率的选择必须根据电网的谐波情况而定）；
2. 电抗器的容量（必须提供所串电容器的型号）；
3. 可根据用户要求订制特殊规格的电抗器；
