▊▎▏PCB板片状滤波器
┖应用场合
适用于PCB板上的电源输入端，有效滤除电源杂波干扰。PCB板片状滤波器将EMI吸收磁珠和滤波电容有效的结合，提供更宽频率范围的衰减。
┖使用方法
将PCB板片状滤波器的左右两个引脚串联在电源线上（无方向性），中间的引脚接地(PCB板地)，地线要尽量越短越好
电源线的正负极需分别各串联一只片状滤波器
┖性能参数
温度范围：-25℃ ～ +85℃

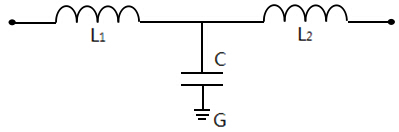

电路原理图：

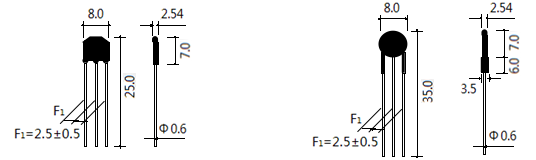

结构尺寸：
除TL-223S尺寸图为右图外，其余规格产品尺寸均为左图所示
┖规格型号
|
规格型号 |
TL-220M |
TL-470M |
TL-101M |
TL-221M |
TL-271M |
TL-471M |
TL-102M |
TL-222Z |
TL-103N |
TL-223Z |
TL-223S |
|
接地电容值 (PF) |
22 |
47 |
100 |
220 |
270 |
470 |
1000 |
2200 |
10000 |
22000 |
22000 |
|
电容公差 |
±20% |
±20% |
±20% |
±20% |
±20% |
±20% |
±20% |
±20% |
±30% |
+80% -20% |
+50% -20% |
|
额定电流 (A) |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
额定电压 (VDC) |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
100 |
16 |
50 |
|

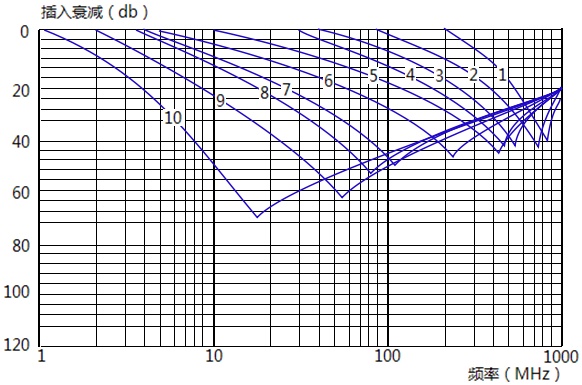

插入衰减 代码 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
10 |
|
|
|||||||||||
