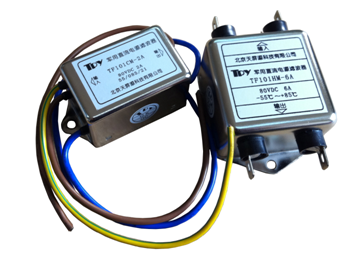

▊▎▏军用直流电源滤波器
■产品特性
专为军用电子设备通过电磁兼容国军标GJB151／152A中 CE102项传导发射的要求而设计
在10K~30MHz宽频带都具有优良的共模和差模滤波性能
高品质军品元件，高可靠性
接受用户各种特殊性能要求订制
■应用场合
适用于开关电源、数字电路等军用电子设备
■技术参数
额定电压： 100VDC
工作频率： DC
耐压测试： 线 — 线（L—L） 200VDC/1分钟
线 — 地（L—G） 500VDC/1分钟
工作和储存温度： -55℃~+85℃
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
|
|
输入 |
输出 |
|||
|
TF101A3M-1A |
▎ |
▎ |
A3 |
1A |
|
TF101A3M-3A |
▎ |
▎ |
A3 |
3A |
|
TF101BM-2A |
|
|
B |
2A |
|
TF101BM-3A |
|
|
B |
3A |
|
TF101CM-2A |
|
|
C |
2A |
|
TF101CM-3A |
|
|
C |
3A |
|
TF101HM-3A |
|
|
H |
3A |
|
TF101HM-6A |
|
|
H |
6A |
|
TF101HM-10A |
|
|
H |
10A |
|
TF102HM-3A |
|
|
H1 |
3A |
|
TF102HM-6A |
|
|
H1 |
6A |
|
TF101EM-10A |
|
|
EH |
10A |
|
TF101GM-10A |
|
|
G |
10A |
|
TF101GM-20A |
|
|
G |
20A |
|
TF101JM-20A |
|
|
I |
20A |
|
TF101JM-30A |
|
|
I |
30A |

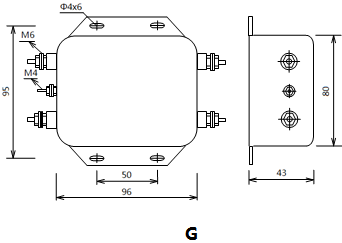

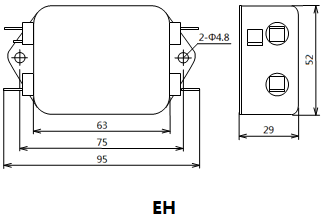

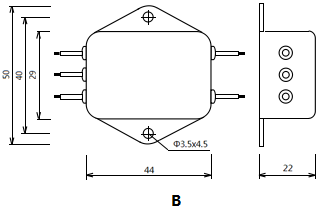

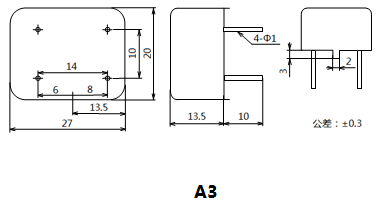

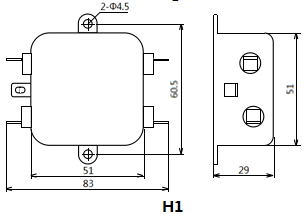

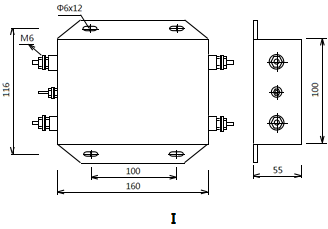

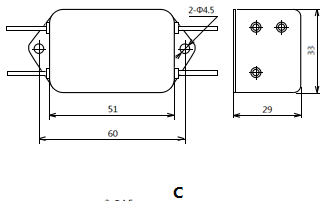

■结构尺寸图

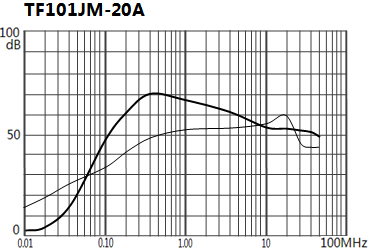

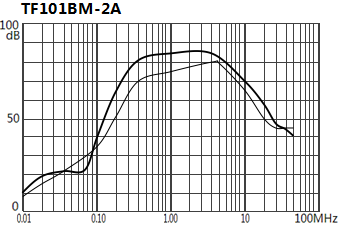

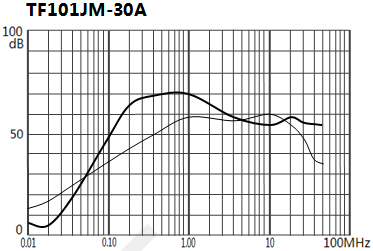

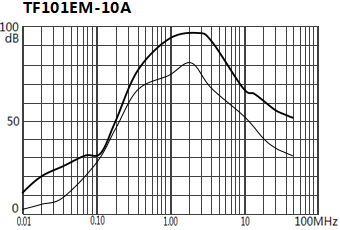

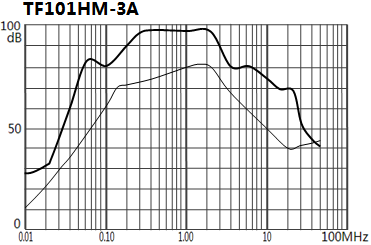

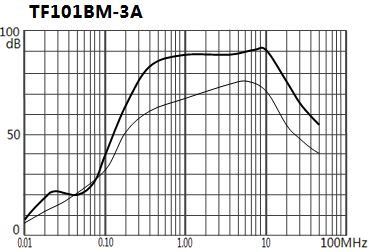

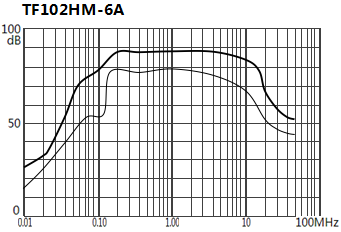

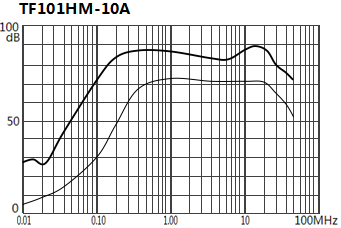

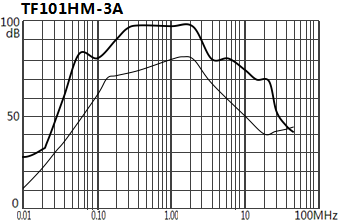

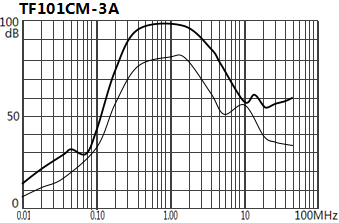

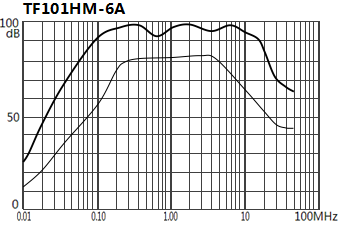

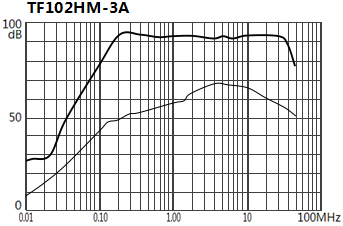

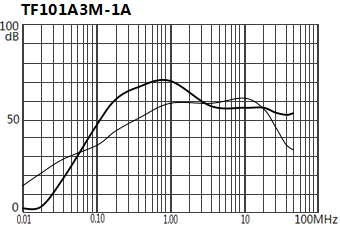

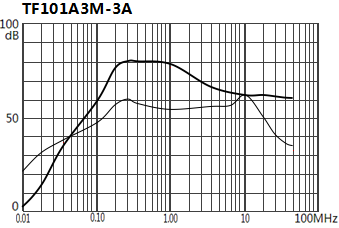

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
