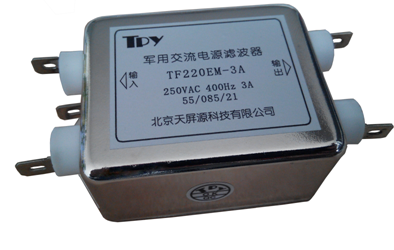

▊▎▏军用单相交流电源滤波器
■产品特性
专为军用电子设备通过电磁兼容国军标GJB151／152A中
CE102项传导发射的要求而设计
在10K~30MHz宽频带都具有优良的共模和差模滤波性能
高品质军品元件，高可靠性
接受用户各种特殊性能要求订制
■应用场合
适用于开关电源、数字电路等军用电子设备
■技术参数
额定电压： 115/250VAC
工作频率： 50~400Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -55℃~+85℃
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
最大泄漏电流 @250VAC/50Hz |
|
|
输入 |
输出 |
||||
|
TF220CM-1A |
|
|
C |
1A |
<1mA |
|
TF220HM-2A |
|
|
H |
2A |
<1mA |
|
TF221HM-2A |
|
|
H1 |
2A |
<1mA |
|
TF220EM-3A |
|
|
EH |
3A |
<1mA |
|
TF220EM-6A |
|
|
EH |
6A |
<1mA |
|
TF220KM-3A |
|
|
KH |
3A |
<1mA |
|
TF220KM-6A |
|
|
KH |
6A |
<1mA |
|
TF220LM-6A |
|
|
G |
6A |
<1mA |
|
TF220LM-10A |
|
|
G |
10A |
<1mA |
|
TF220JM-10A |
|
|
I |
10A |
<1mA |
|
TF220JM-20A |
|
|
I |
20A |
<1mA |
|
TF220NM-50A |
|
|
J |
50A |
<1mA |

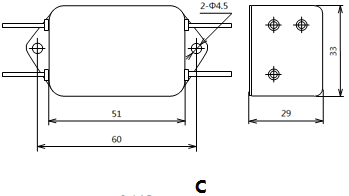

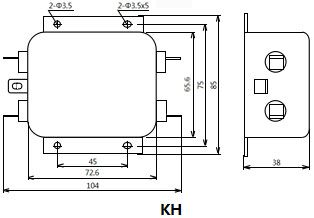

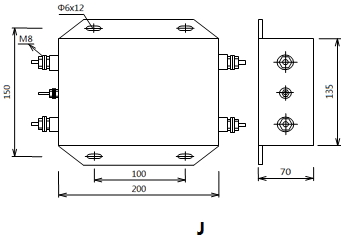

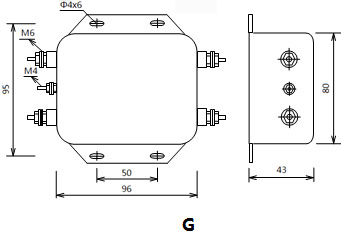

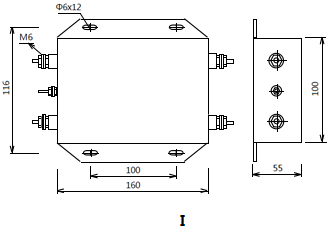

■结构尺寸图

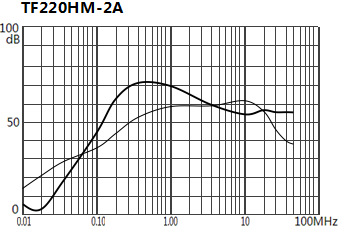

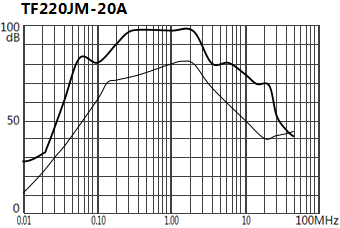

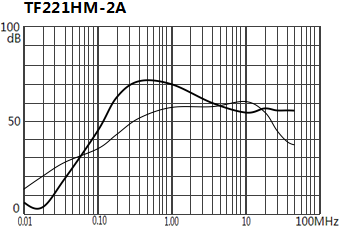

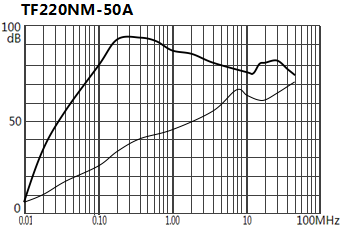

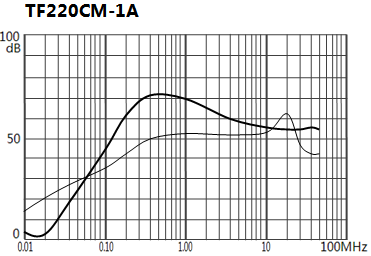

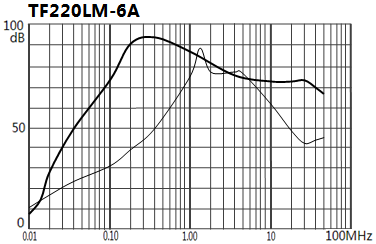

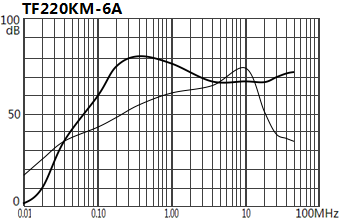

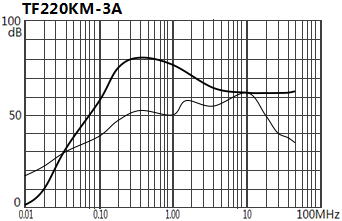

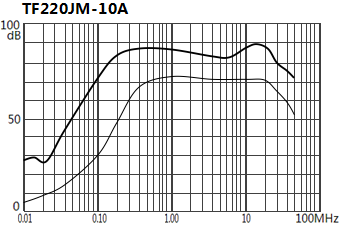

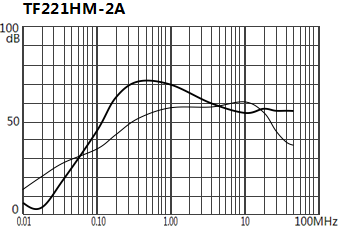

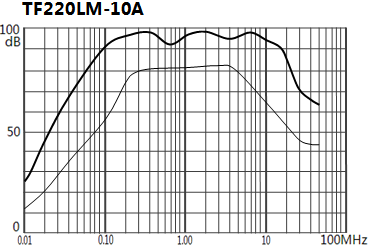

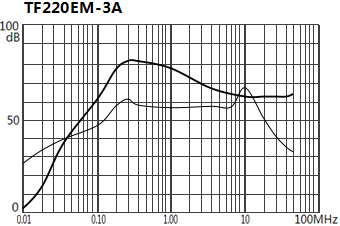

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
