▊▎▏变频器专用电源滤波器
特别说明：本系列电源滤波器要求严格做好接地处理

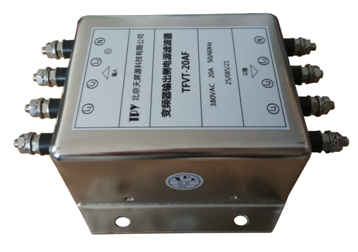

█ 变频器输出侧电源滤波器
■产品特性
基于变频器工作时对电网及其它数字电子设备产生干扰的
频谱分量电磁兼容性特点而专门设计
新颖的电路设计，具有优良的共模、差模噪声抑制性能
■应用场合
适用于变频器、逆变器、开关电源的输出侧
■技术参数
额定电压： 380/440VAC
工作频率： 50~60Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
适用电源 |
|
|
输入 |
输出 |
||||
|
TFPST-6AF |
|
|
PS |
6A |
三相三线 |
|
TFPST-10AF |
|
|
PS |
10A |
三相三线 |
|
TFRT-20AF |
|
|
R |
20A |
三相三线 |
|
TFMT-30AF |
|
|
M |
30A |
三相三线 |
|
TFMT-50AF |
|
|
M |
50A |
三相三线 |
|
TFNT-100AF |
|
|
N |
100A |
三相三线 |
|
TFLT-6AF |
|
|
L |
6A |
三相四线 |
|
TFLT-10AF |
|
|
L |
10A |
三相四线 |
|
TFVT-20AF |
|
|
V |
20A |
三相四线 |
|
TFYT-30AF |
|
|
Y |
30A |
三相四线 |
|
TFYT-50AF |
|
|
Y |
50A |
三相四线 |
|
TFZT-100AF |
|
|
Z |
100A |
三相四线 |
本目录仅提供三相供电系列，其他供电规格及特殊要求，接受用户订制

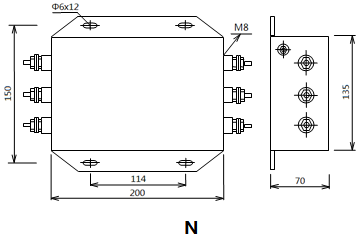

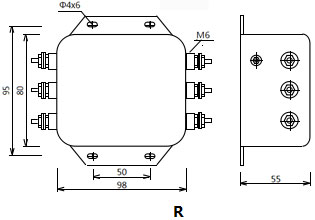

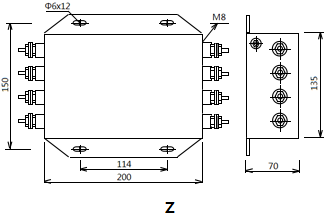

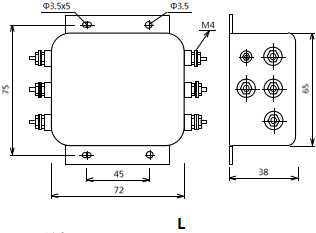

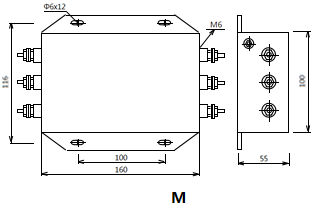

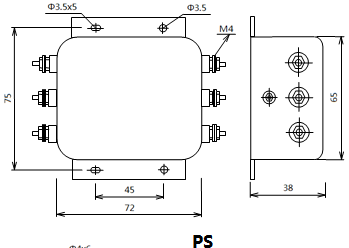

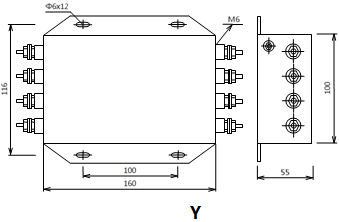

■结构尺寸图

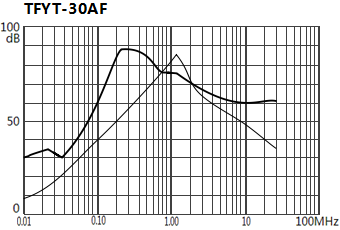

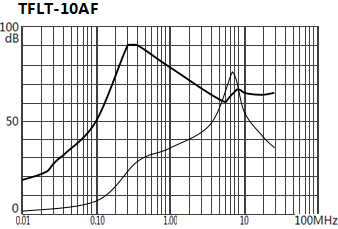

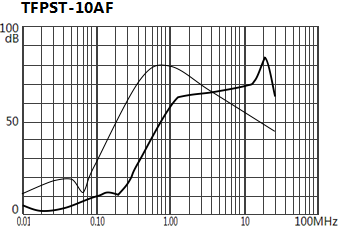

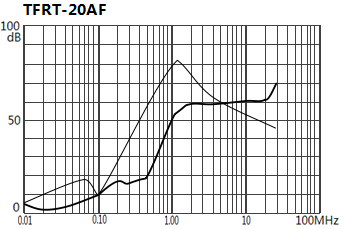

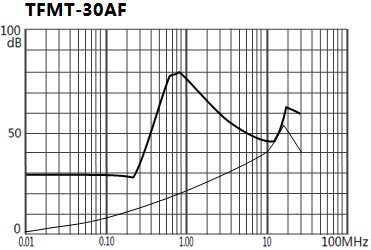

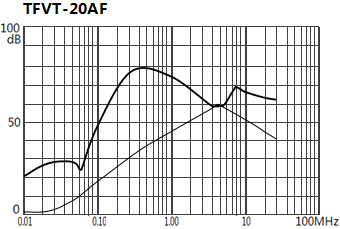

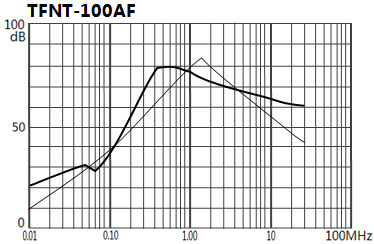

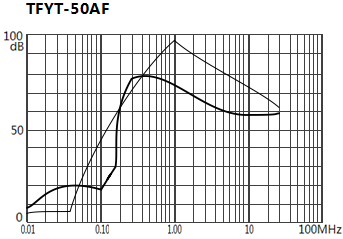

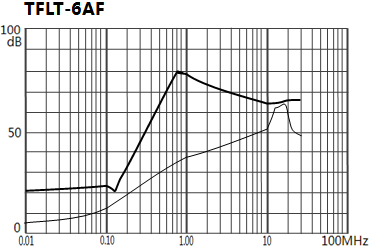

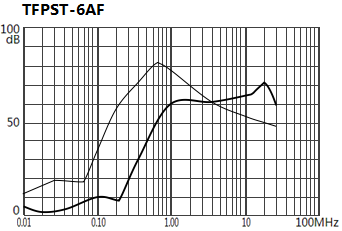

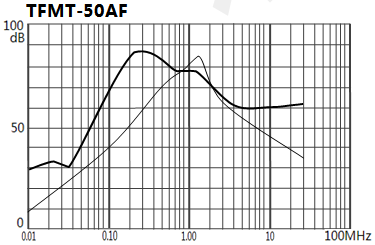

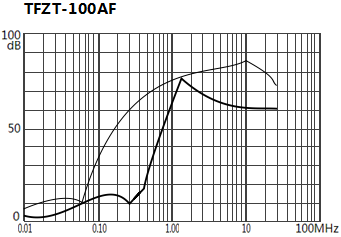

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
