▊▎▏脉冲群抑制电源滤波器
■产品特性
专为电子设备通过IEC61000-4-4，GB/T17626.4-1998标准所定义的电快速脉冲群抗干扰度测试设计
专为电子设备通过IEC61000-4-5，GB/T17626.5-1998标准所定义的浪涌冲击抗干扰度测试设计
有效抑制2KV、3KV、4KV，50ns/50ns脉冲群
新颖的电路设计，具有优良的共模、差模噪声抑制性能
■应用场合
适用于各种电子式或机电式电度表、消防报警、计量设备、家用电器、商用终端等需要通过IEC标准的电子设备
■技术参数
额定电压： 115/220VAC
工作频率： 50~60Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
最大泄漏电流 @250VAC/50Hz |
|
|
输入 |
输出 |
||||
|
TFAA-0.5AM |
▎ |
▎ |
A |
0.5A |
<0.3mA |
|
TFAA-1AM |
▎ |
▎ |
A |
1A |
<0.3mA |
|
TFBA-1AM |
|
|
B |
1A |
<0.3mA |
|
TFBA-3AM |
|
|
B |
3A |
<0.3mA |
|
TFCC-3AM |
|
|
C |
3A |
<0.5mA |
|
TFCC-6AM |
|
|
C |
6A |
<0.5mA |
|
TFA1D-1AM |
▎ |
▎ |
A1 |
1A |
<0.5mA |
|
TFA1D-3AM |
▎ |
▎ |
A1 |
3A |
<0.5mA |
|
TFED-6AM |
|
|
E |
6A |
<0.5mA |
|
TFED-10AM |
|
|
E |
10A |
<0.5mA |
|
TFFD-20AM |
|
|
F |
20A |
<0.5mA |
本目录仅提供单相供电系列，其他供电规格及特殊要求，接受用户订制

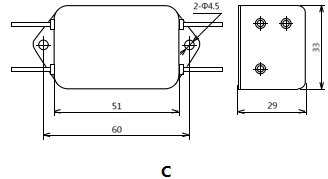

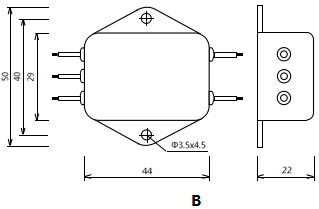

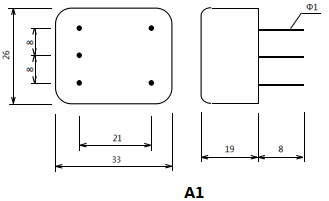

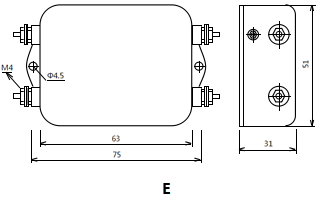

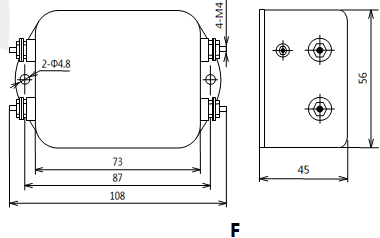

■结构尺寸图

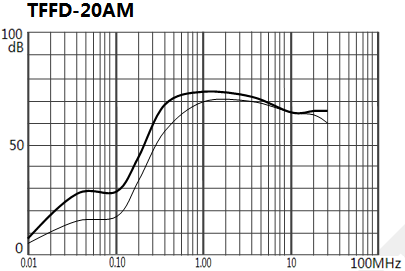

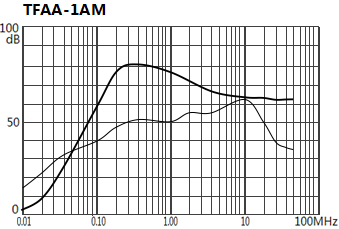

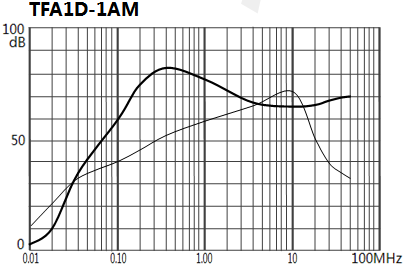

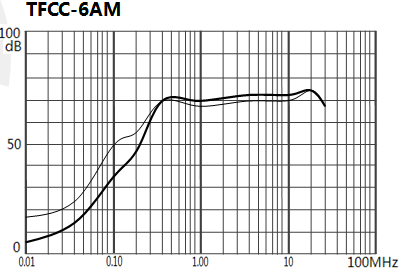

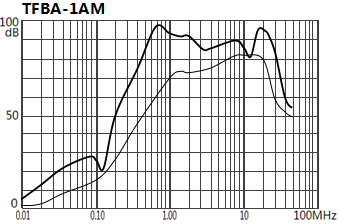

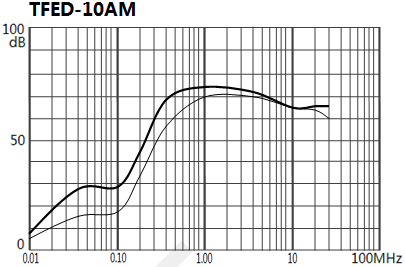

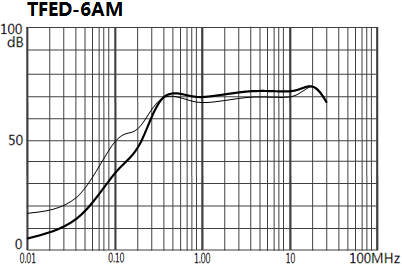

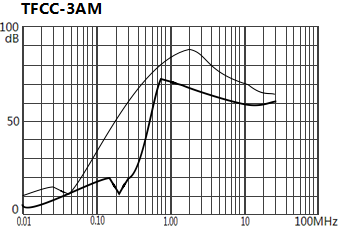

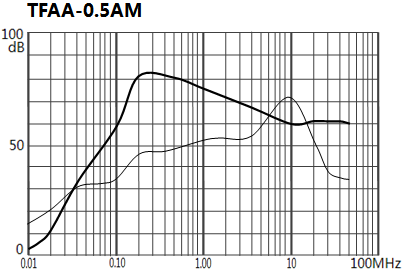

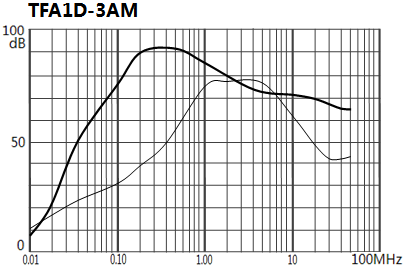

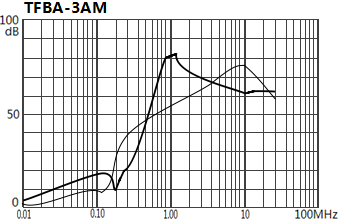

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
