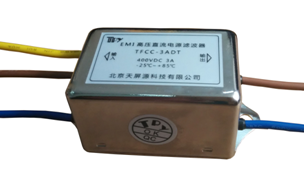

▊▎▏高压直流电源滤波器
■产品特性
优良的共模和差模干扰抑制性能
宽频抑制，性能优异
电感采用新型软磁材料
■应用场合
适用于直流供电的电子设备，广泛应用于通讯设备、光端机、开关电源、复印机、程控交换机、基站、交通轨道、仪器仪表、电力系统继电保护
■技术参数
额定电压： 400VDC
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 2000VDC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
电路原理图 |
额定电流 @40℃ max |
|
|
输入 |
输出 |
||||
|
TFBC-1ADT |
|
|
B |
C |
1A |
|
TFBC-2ADT |
|
|
B |
C |
2A |
|
TFBC-3ADT |
|
|
B |
C |
3A |
|
TFCC-3ADT |
|
|
C |
C |
3A |
|
TFCC-6ADT |
|
|
C |
C |
6A |
|
TFBD-1ADT |
|
|
B |
D |
1A |
|
TFBD-3ADT |
|
|
B |
D |
3A |
|
TFCD-3ADT |
|
|
C |
D |
3A |
|
TFCD-6ADT |
|
|
C |
D |
6A |
|
TFEHD-6ADT |
|
|
EH |
D |
6A |
|
TFEHD-10ADT |
|
|
EH |
D |
10A |
|
TFED-10ADT |
|
|
E |
D |
10A |
|
TFFD-20ADT |
|
|
F |
D |
20A |
|
TFGD-30ADT |
|
|
G |
D |
30A |
|
TFID-50ADT |
|
|
I |
D |
50A |
|
TFID-60ADT |
|
|
I |
D |
60A |
|
TFJD-80ADT |
|
|
J |
D |
80A |
|
TFJD-100ADT |
|
|
J |
D |
100A |

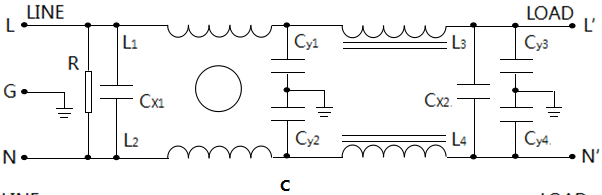

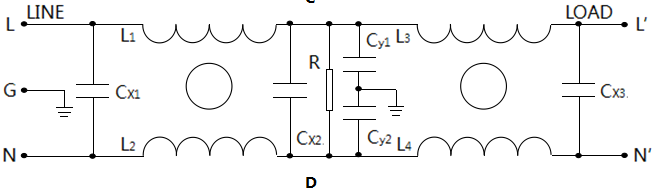

■电路原理图

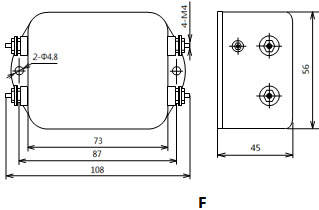

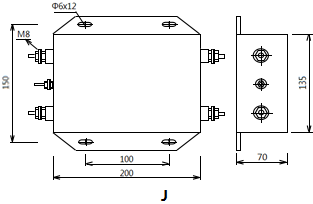

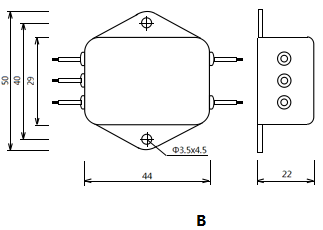

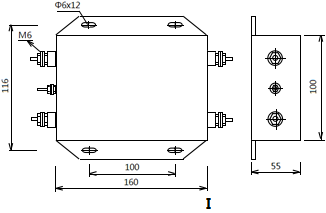

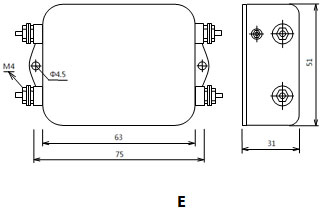

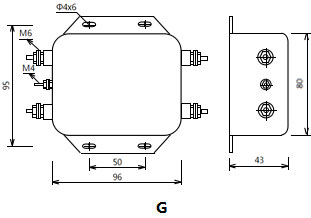

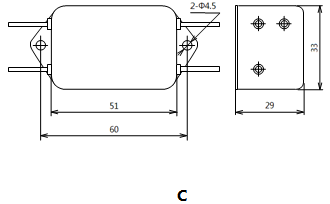

■结构尺寸图

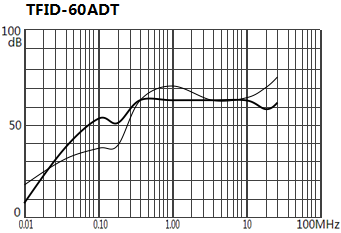

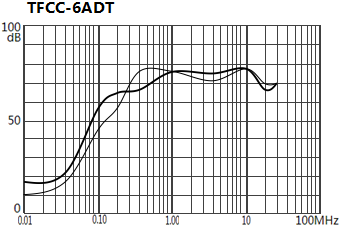

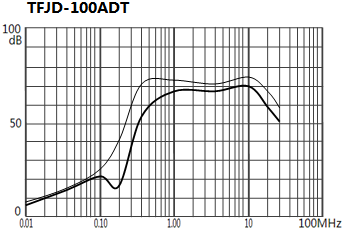

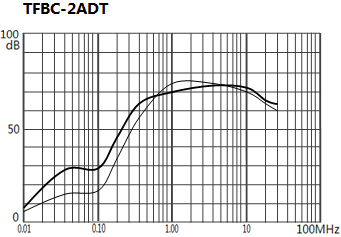

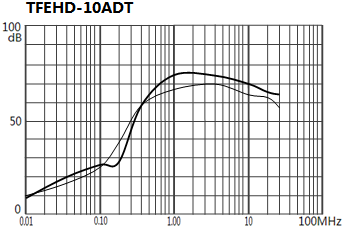

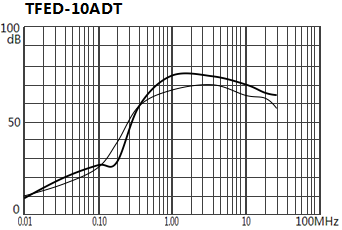

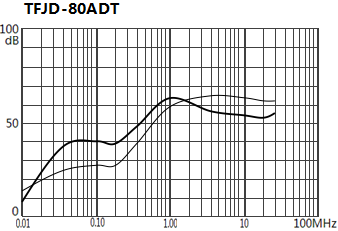

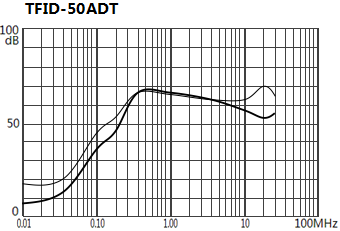

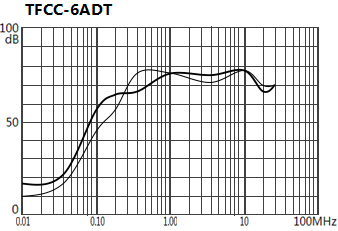

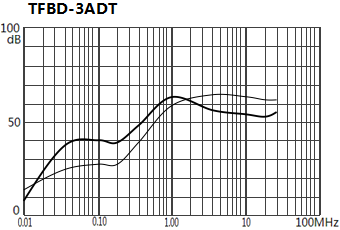

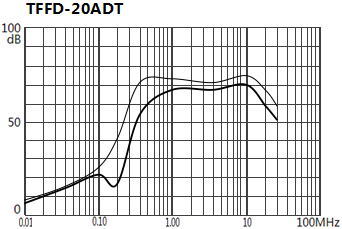

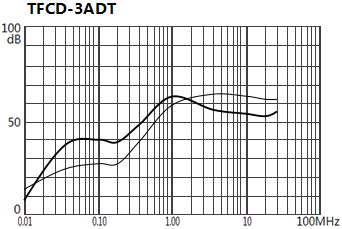

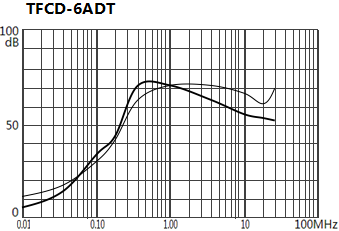

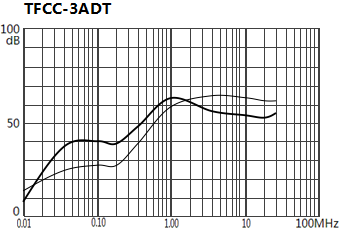

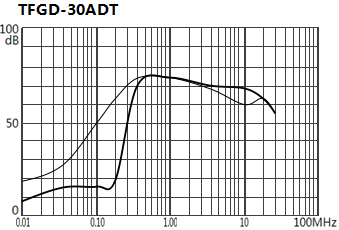

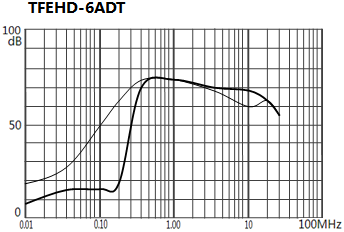

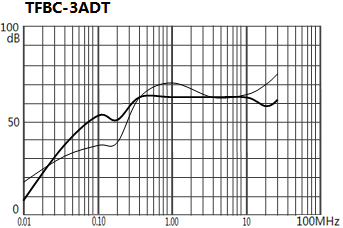

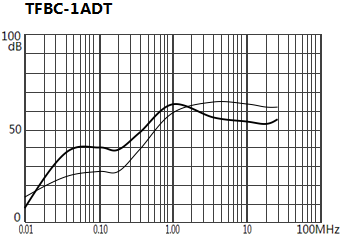

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
