▊▎▏通用型直流电源滤波器
■产品特性
良好的共模和差模干扰抑制性能
体积小、重量轻、性价比优越
电感采用新型软磁材料
■应用场合
适用于直流供电的电子设备，广泛应用于通讯设备、光端机、开关电源、复印机、程控交换机、基站
■技术参数
额定电压： 100VDC
耐压测试： 线 — 线（L—L） 200VDC/1分钟
线 — 地（L—G） 500VDC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
电路原理图 |
额定电流 @40℃ max |
|
|
输入 |
输出 |
||||
|
TFAA-1AD |
▎ |
▎ |
A |
A |
1A |
|
TFA1A-1AD |
▎ |
▎ |
A1 |
A |
1A |
|
TFA1A-3AD |
▎ |
▎ |
A1 |
A |
3A |
|
TFA2A-3AD |
▎ |
▎ |
A2 |
A |
3A |
|
TFA2A-6AD |
▎ |
▎ |
A2 |
A |
6A |
|
TFA3A-1AD |
▎ |
▎ |
A3 |
A |
1A |
|
TFBA-1AD |
|
|
B |
A |
1A |
|
TFBA-2AD |
|
|
B |
A |
2A |
|
TFBA-3AD |
|
|
B |
A |
3A |
|
TFCA-3AD |
|
|
C |
A |
3A |
|
TFCA-6AD |
|
|
C |
A |
6A |
|
TFHA-6AD |
|
|
H |
A |
6A |
|
TFHA-10AD |
|
|
H |
A |
10A |
|
TFEA-20AD |
|
|
E |
A |
20A |
|
TFFA-30AD |
|
|
F |
A |
30A |
|
TFBB-1AD |
|
|
B |
B |
1A |
|
TFBB-3AD |
|
|
B |
B |
3A |
|
TFHB-6AD |
|
|
H |
B |
6A |
|
TFHB-10AD |
|
|
H |
B |
10A |
|
TFKB-20AD |
|
|
K |
B |
20A |
|
TFKB-30AD |
|
|
K |
B |
30A |
|
TFGB-50AD |
|
|
G |
B |
50A |
|
TFIB-100AD |
|
|
I |
B |
100A |

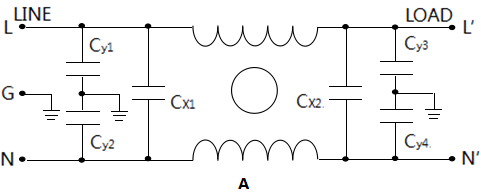

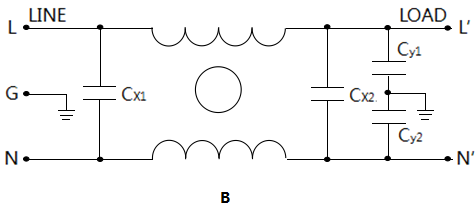

■电路原理图

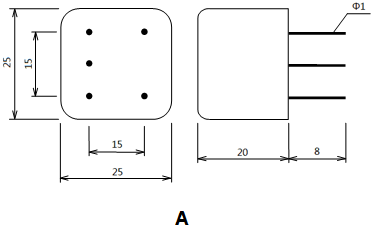

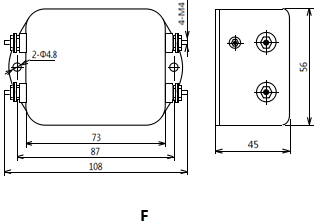

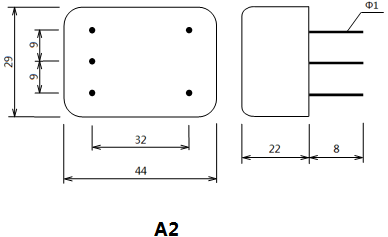

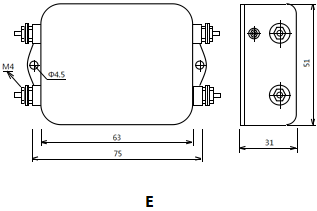

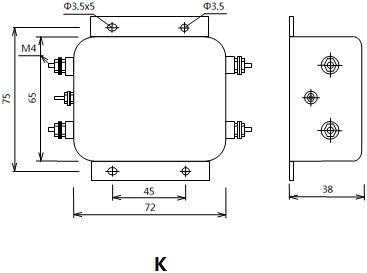

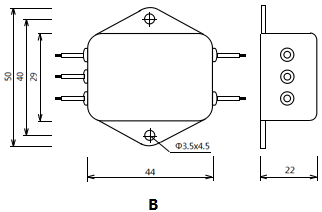

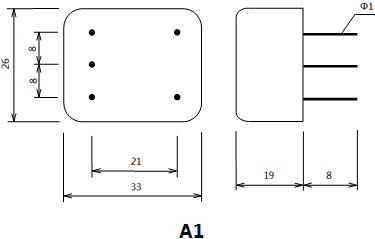

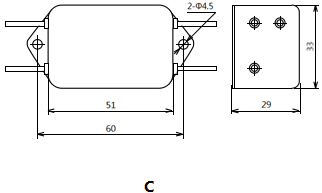

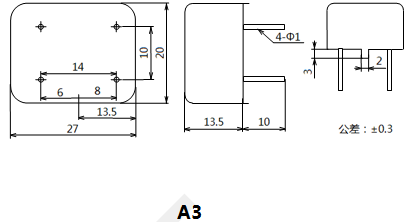

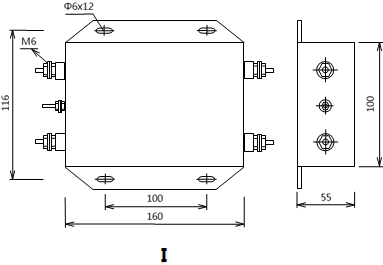

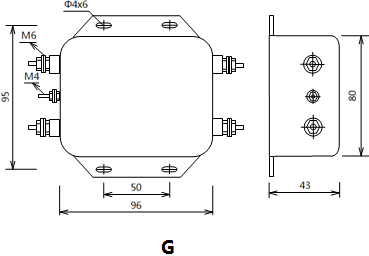

■结构尺寸图

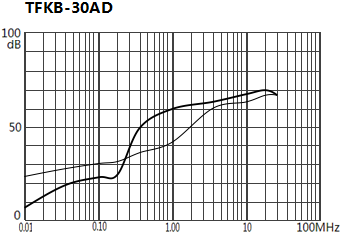

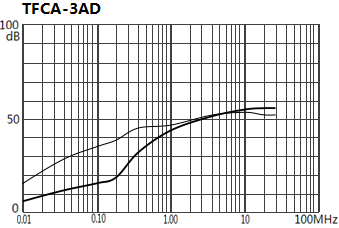

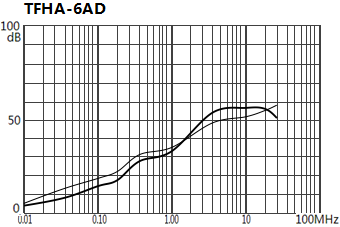

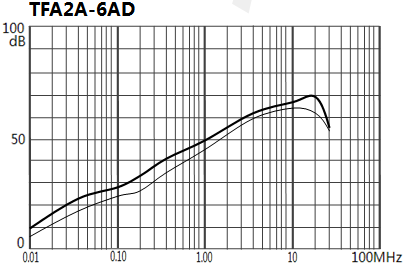

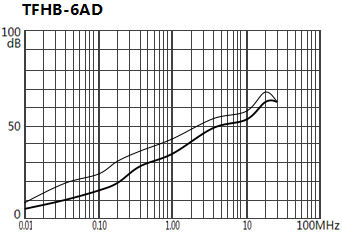

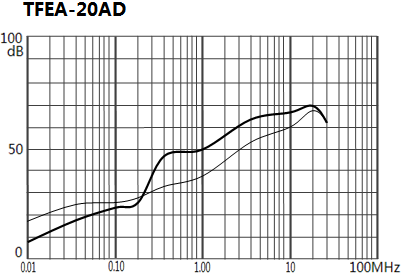

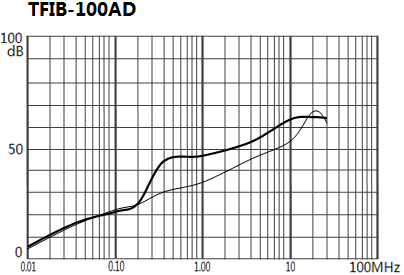

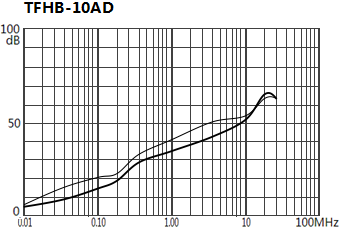

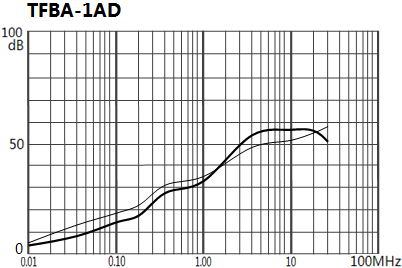

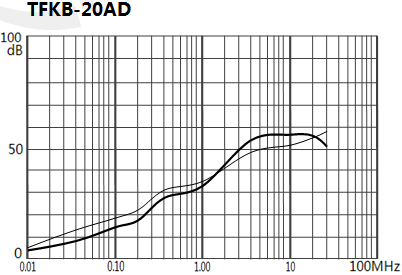

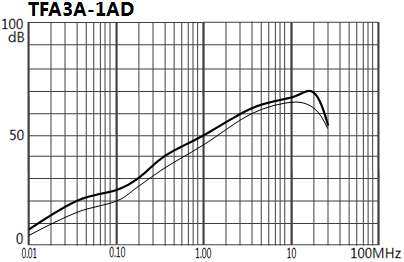

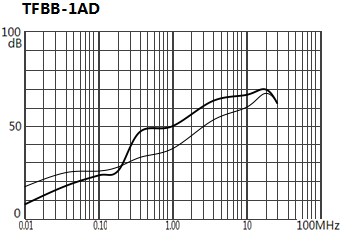

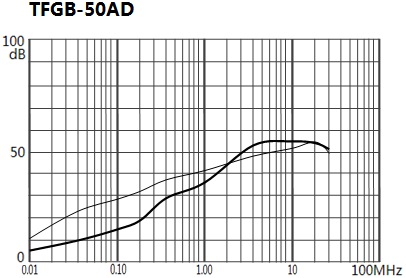

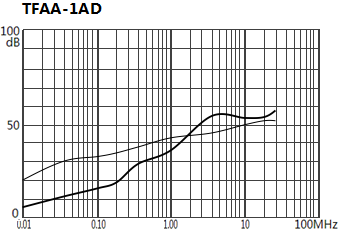

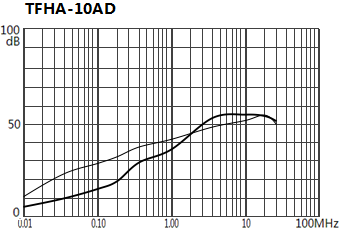

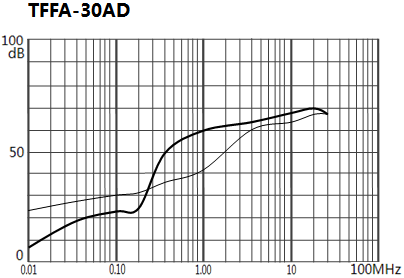

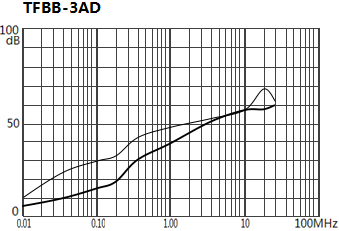

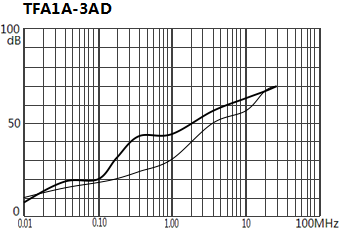

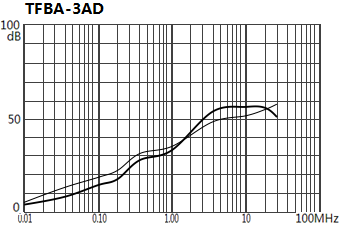

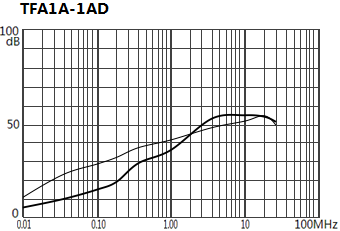

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
