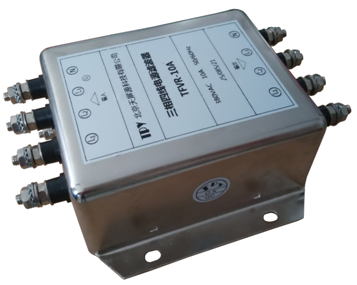

▊▎▏三相四线电源滤波器

█  R电路系列

■产品特性
优良的共模和差模干扰抑制性能
宽频抑制,性能优异
电感采用新型软磁材料


■应用场合
适用于三相供电的电力电子设备,广泛应用于开关电源、电梯、通讯设备、变频器、电力驱动、医疗设备


■技术参数
额定电压:  380/440VAC
工作频率:  50~60Hz
耐压测试:  线 — 线(L—L)  1500VDC/1分钟
                   线 — 地(L—G)  1500VAC/1分钟
工作和储存温度:  -25℃~+85℃  (25/085/21)
温升:  <30℃


■常规型号

滤波器型号

端接方式

结构尺寸图

额定电流

@40℃ max

最大泄漏电流

@250VAC/50Hz

输入

输出

TFLR-6A

L

6A

<2.0mA

TFVR-6A



V

6A

<2.0mA

TFVR-10A



V

10A

<2.0mA

TFYR-20A

Y

20A

<2.0mA

TFZR-50A



Z

50A

<5.0mA

TFUR-100A





U

100A

<30mA

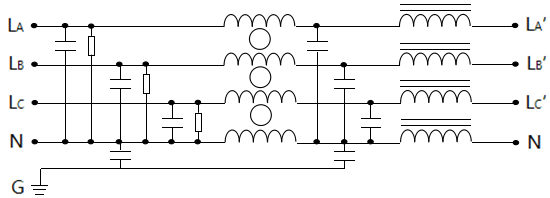

■电路原理图

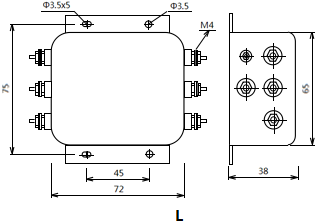

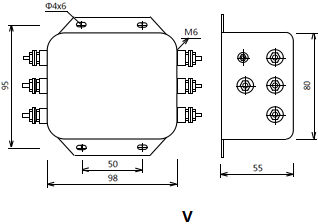

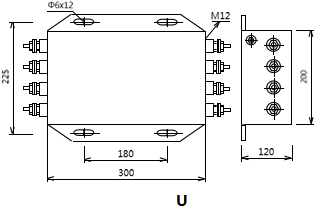

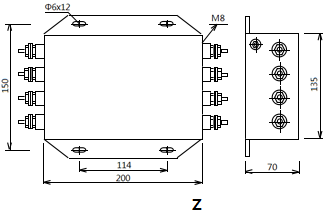

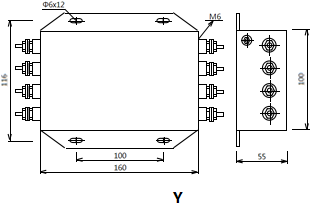

■结构尺寸图

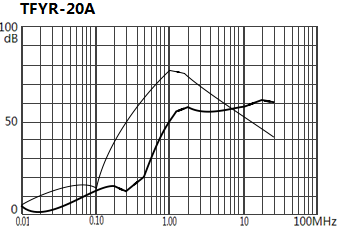

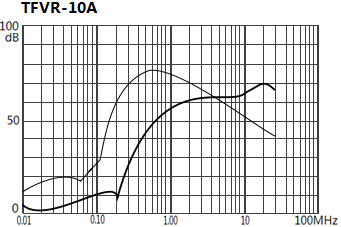

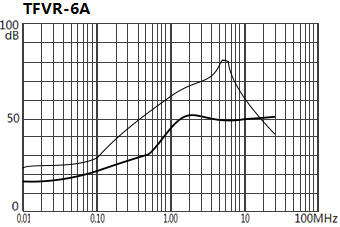

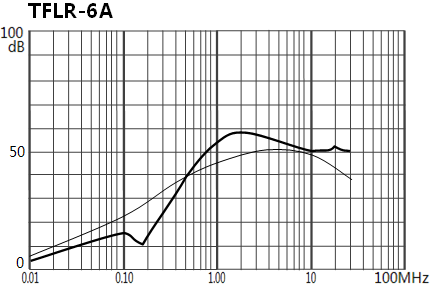

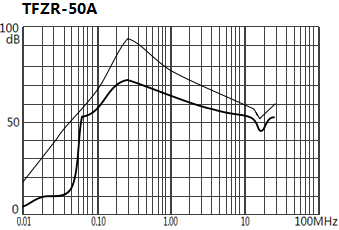

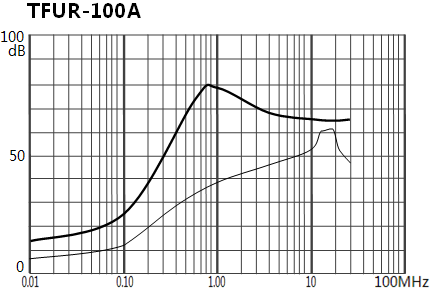

■插入损耗
依据IEC/CISPR No.17出版物;输入/输出50Ω测量系统        — CM(共模)  — DM(差模)
