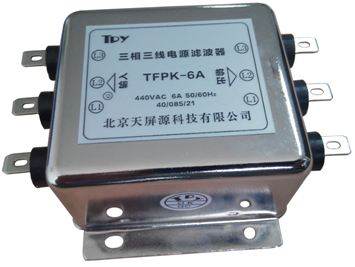

▊▎▏三相三线电源滤波器
█ K电路系列
■产品特性
优良的共模和差模干扰抑制性能
宽频抑制，性能优异
电感采用新型软磁材料
■应用场合
适用于三相供电的电力电子设备，广泛应用于开关电源、电梯、通讯设备、变频器、电力驱动、医疗设备
■技术参数
额定电压： 380/440VAC
工作频率： 50~60Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
最大泄漏电流 @250VAC/50Hz |
|
|
输入 |
输出 |
||||
|
TFPK-6A |
|
|
P |
6A |
<2.0mA |
|
TFQK-6A |
|
|
Q |
6A |
<2.0mA |
|
TFQK-10A |
|
|
Q |
10A |
<2.0mA |
|
TFRK-10A |
|
|
R |
10A |
<2.0mA |
|
TFRK-20A |
|
|
R |
20A |
<2.0mA |
|
TFNK-40A |
|
|
N |
40A |
<5.0mA |
|
TFNK-50A |
|
|
N |
50A |
<30mA |
|
TFSK-100A |
|
|
S |
100A |
<30mA |

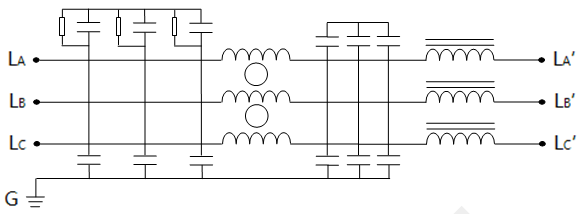

■电路原理图

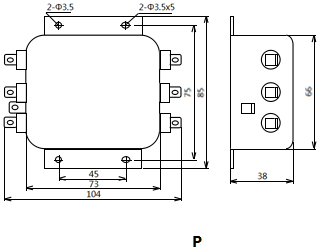

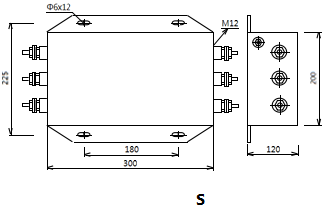

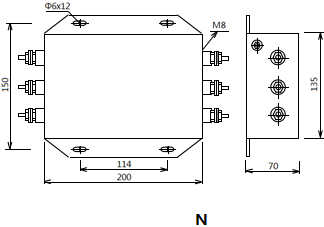

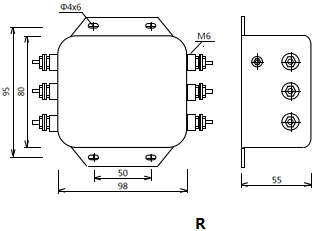

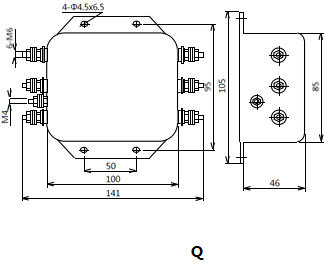

■结构尺寸图

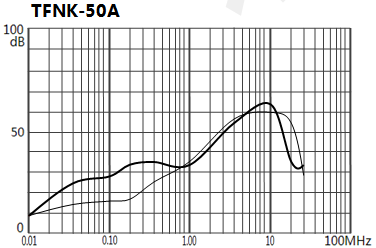

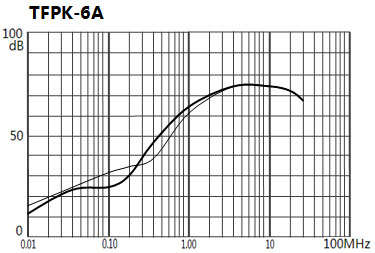

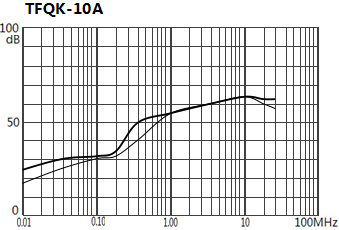

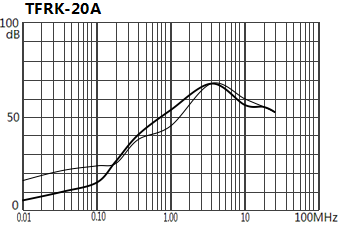

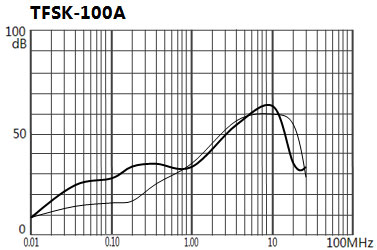

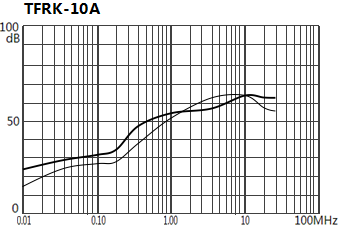

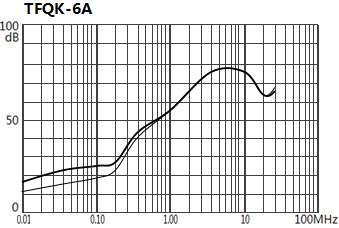

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
