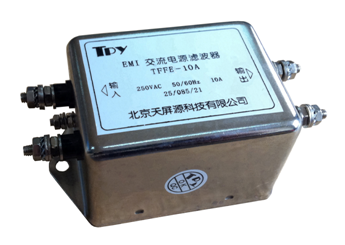

▊▎▏高性能单相交流电源滤波器
█ E电路系列
■产品特性
双级共模一级差模电路，优异的共模和差模干扰抑制性能
泄漏电流小，性能优异
对10K~30MHz频率干扰抑制能力显著
CE认证、ROHS认证
■应用场合
适用于存在瞬态干扰场合或要求满足FCC B级、VDE0871电磁兼容标准及更高要求的电子设备，广泛应用于通信电源、商用终端、电力监测、消防电子、医疗仪器、精密仪器、数控机床等行业
■技术参数
额定电压： 115/250VAC
工作频率： 50~60Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
最大泄漏电流 @250VAC/50Hz |
|
|
输入 |
输出 |
||||
|
TFBE-1A |
|
|
B |
1A |
<0.5mA |
|
TFB1E-1A |
|
|
B1 |
1A |
<0.5mA |
|
TFCE-2A |
|
|
C |
2A |
<0.5mA |
|
TFCE-3A |
|
|
C |
3A |
<0.5mA |
|
TFHE-2A |
|
|
H |
2A |
<0.5mA |
|
TFHE-3A |
|
|
H |
3A |
<0.5mA |
|
TFFE-6A |
|
|
F |
6A |
<0.5mA |
|
TFFE-10A |
|
|
F |
10A |
<0.5mA |
|
TFKE-6A |
|
|
K |
6A |
<0.5mA |
|
TFKE-10A |
|
|
K |
10A |
<0.5mA |
|
TFGE-20A |
|
|
G |
20A |
<0.5mA |

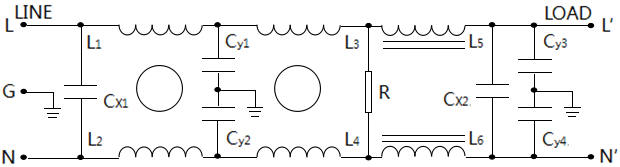

■电路原理图

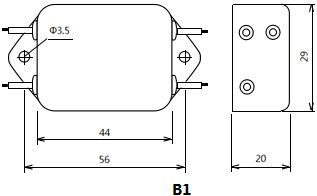

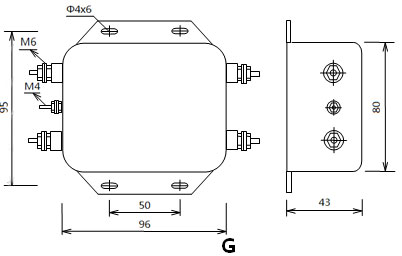

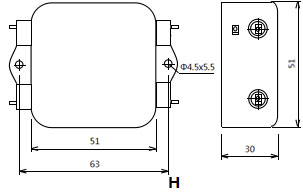

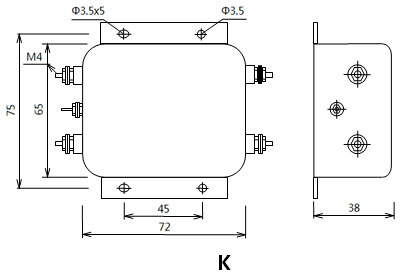

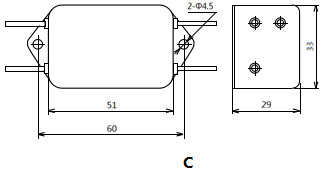

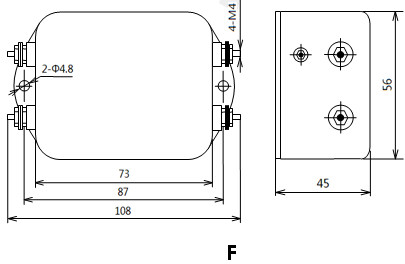

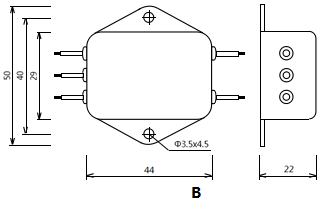

■结构尺寸图

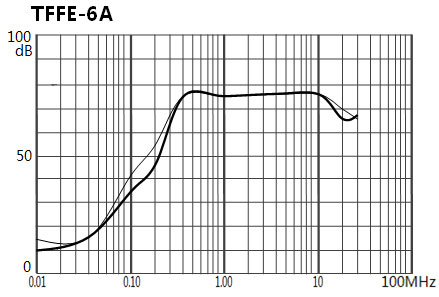

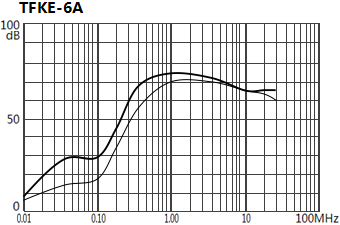

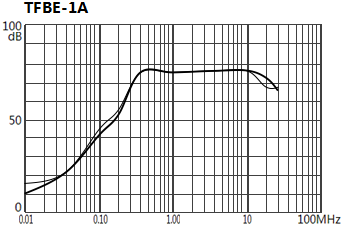

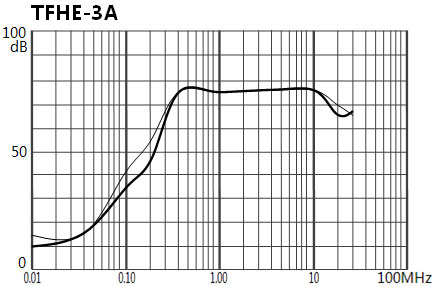

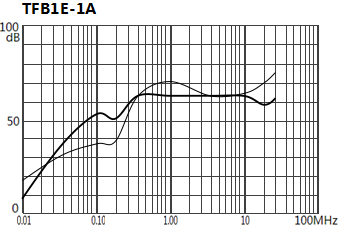

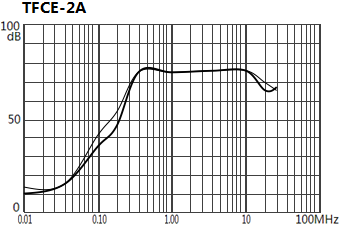

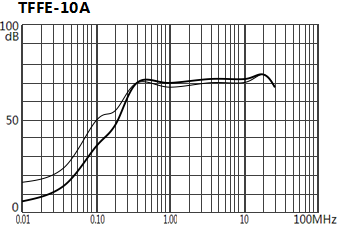

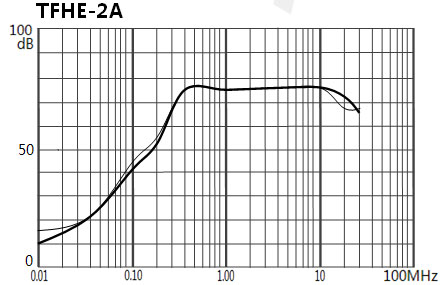

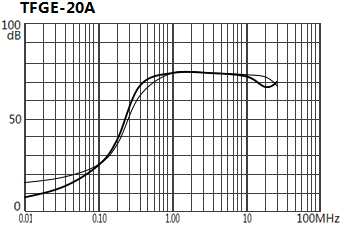

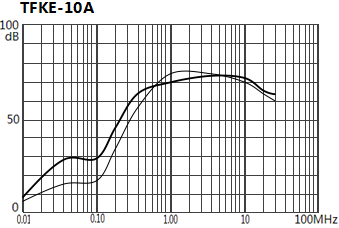

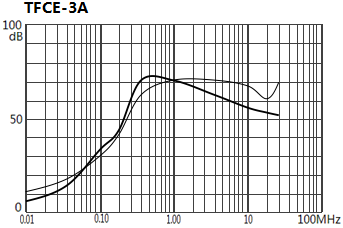

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
