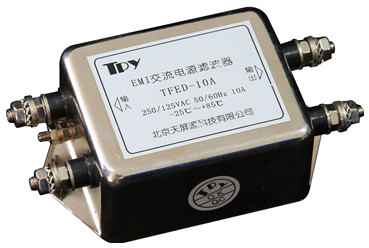

▊▎▏高性能单相交流电源滤波器
█ D电路系列
■产品特性
一级共模一级差模电路，优良的共模和差模干扰抑制性能
泄漏电流小，性能优异
对10K~30MHz频率干扰抑制明显，低频抑制能力更显著
CE认证、ROHS认证
■应用场合
适用于存在瞬态干扰场合或要求满足FCC B级、VDE0871电磁兼容标准要求的电子设备，广泛应用于通信电源、
商用终端、电力监测、消防电子、医疗仪器等行业
■技术参数
额定电压： 115/250VAC
工作频率： 50~60Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
最大泄漏电流 @250VAC/50Hz |
|
|
输入 |
输出 |
||||
|
TFTLD-1A |
|
|
TL |
1A |
<0.5mA |
|
TFELD-6A |
|
|
EL |
6A |
<0.5mA |
|
TFA4D-10A |
|
|
A4 |
10A |
<0.5mA |
|
TFBD-1A |
|
|
B |
1A |
<0.5mA |
|
TFBD-3A |
|
|
B |
3A |
<0.5mA |
|
TFEHD-6A |
|
|
EH |
6A |
<0.5mA |
|
TFED-10A |
|
|
E |
10A |
<0.5mA |
|
TFED-15A |
|
|
E |
15A |
<0.5mA |
|
TFED-30A-S |
|
|
ES |
30A |
<0.5mA |
|
TFFD-20A |
|
|
F |
20A |
<0.5mA |
|
TFGD-30A |
|
|
G |
30A |
<0.5mA |
|
TFID-50A |
|
|
I |
50A |
<0.5mA |
|
TFID-60A |
|
|
I |
60A |
<0.5mA |
|
TFJD-80A |
|
|
J |
80A |
<0.5mA |
|
TFJD-100A |
|
|
J |
100A |
<0.5mA |

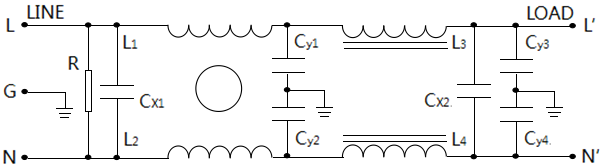

■电路原理图

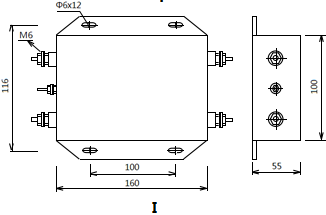

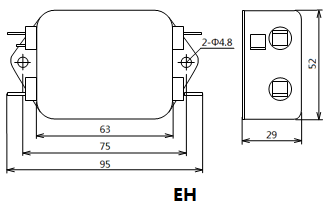

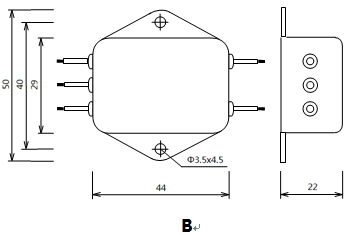

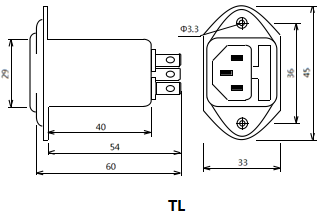

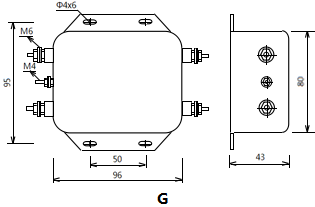

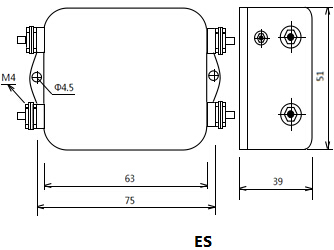

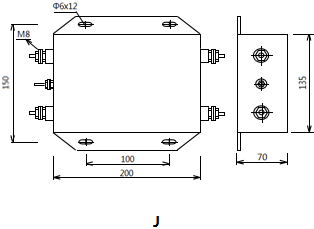

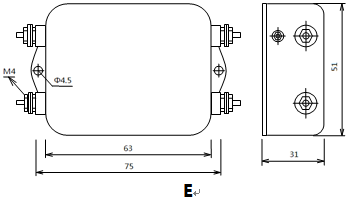

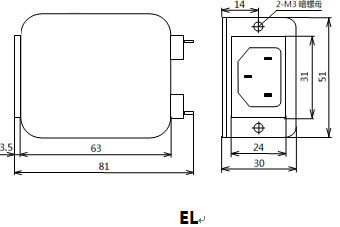

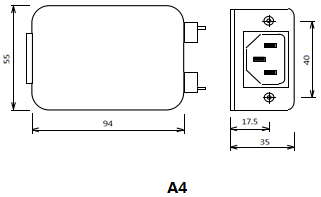

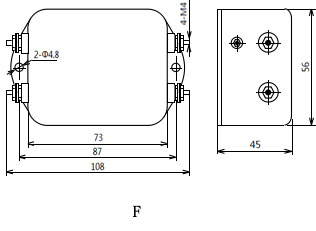

■结构尺寸图

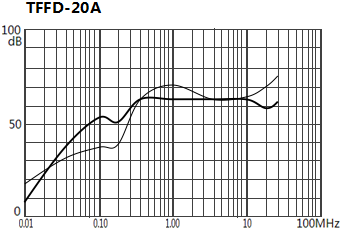

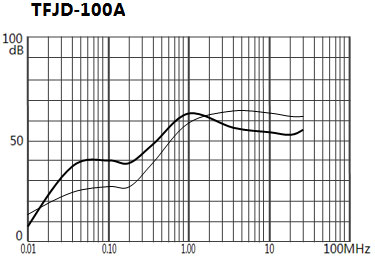

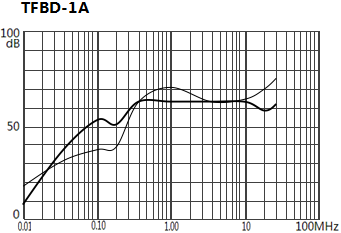

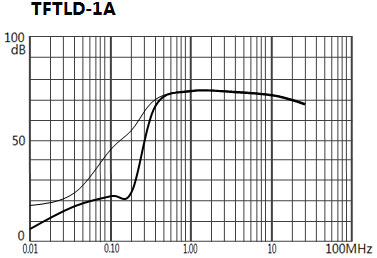

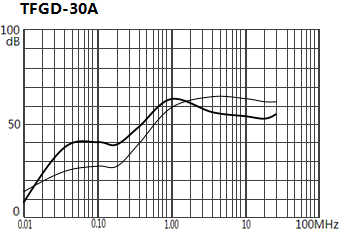

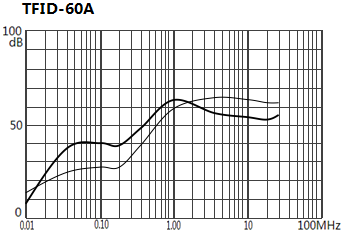

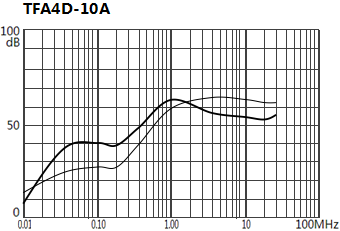

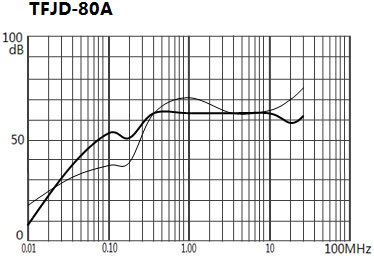

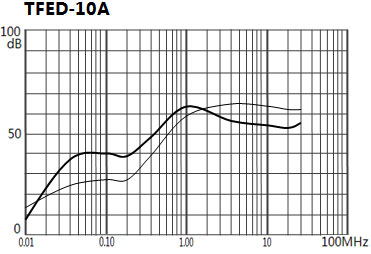

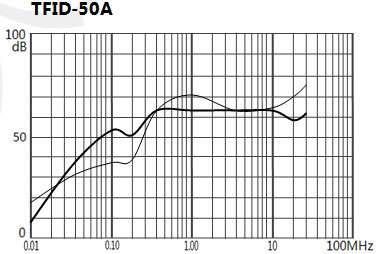

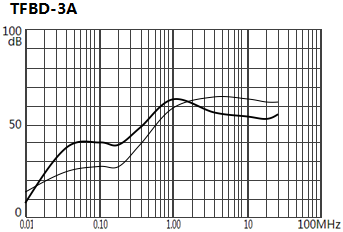

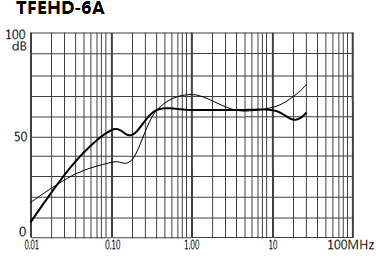

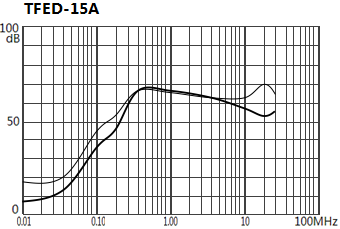

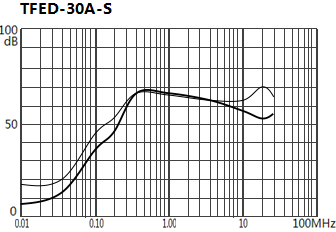

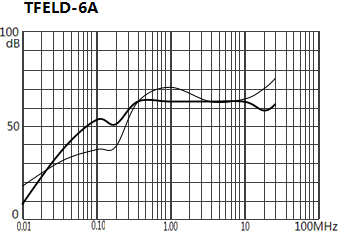

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
