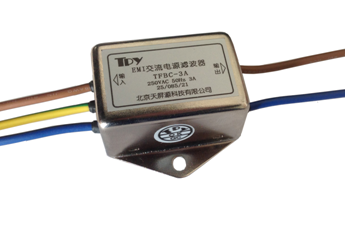

▊▎▏高性能单相交流电源滤波器
█  C电路系列


■产品特性
双级共模电路,优良的共模和差模干扰抑制性能
泄漏电流小,性能优异
对10K~30MHz频率干扰抑制明显,高频抑制能力更显著
CE认证、ROHS认证


■应用场合
适用于存在瞬态干扰场合或要求满足FCC B级、VDE0871电磁兼容标准要求的电子设备,广泛应用于通信电源、
商用终端、电力监测、消防电子、医疗仪器等行业


■技术参数
额定电压:  115/250VAC
工作频率:  50~60Hz
耐压测试:  线 — 线(L—L)  1500VDC/1分钟
                   线 — 地(L—G)  1500VAC/1分钟
工作和储存温度:  -25℃~+85℃  (25/085/21)
温升:  <30℃


■常规型号

滤波器型号

端接方式

结构尺寸图

额定电流

@40℃ max

最大泄漏电流

@250VAC/50Hz

输入

输出

TFA2C-1A

 ▎

 ▎

A2

1A

<0.3mA

TFA2C-2A

 ▎

 ▎

A2

2A

<0.3mA

TFA2C-3A

 ▎

 ▎

A2

3A

<0.3mA

TFBC-1A





B

1A

<0.3mA

TFBC-3A





B

3A

<0.3mA

TFCC-3A





C

3A

<0.3mA

TFCC-6A





C

6A

<0.3mA

TFKC-6A



K

6A

<0.3mA

TFEHC-6A





EH

6A

<0.3mA

TFEC-10A

E

10A

<0.3mA

TFFC-20A

F

20A

<0.3mA

TFGC-30A

G

30A

<0.3mA

TFIC-50A

I

50A

<0.3mA

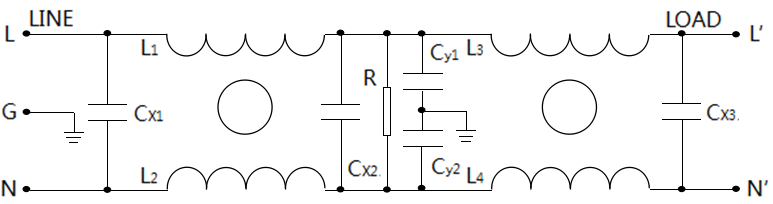

■电路原理图

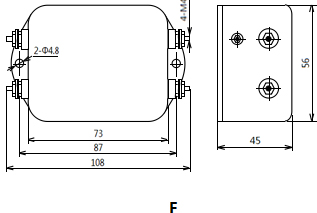

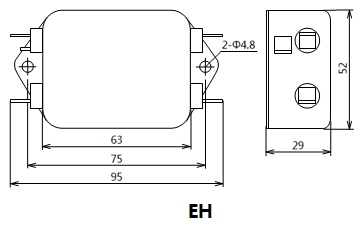

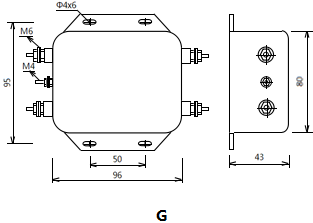

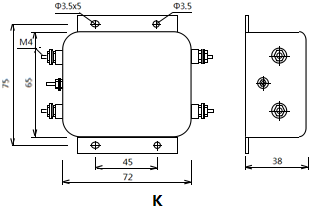

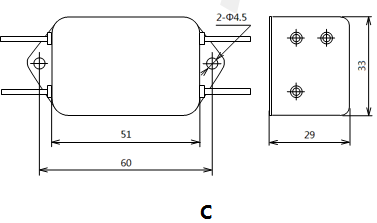

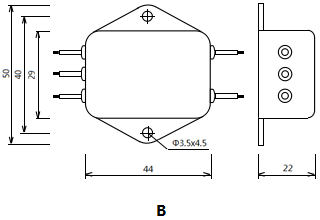

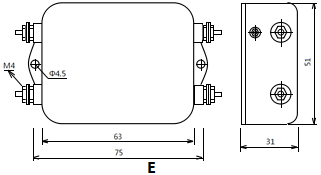

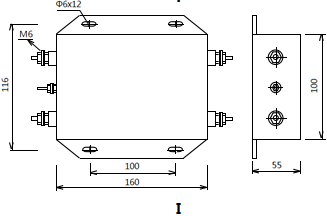

■结构尺寸图

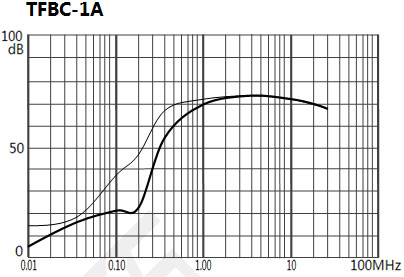

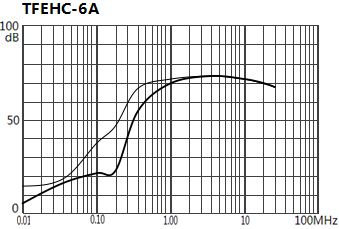

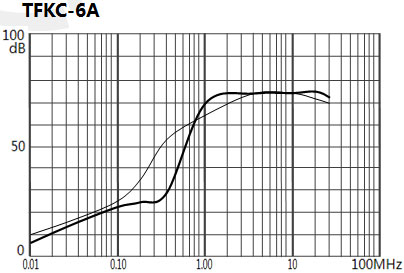

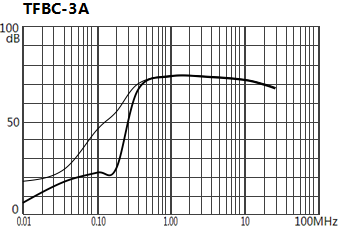

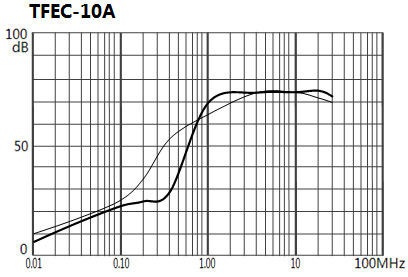

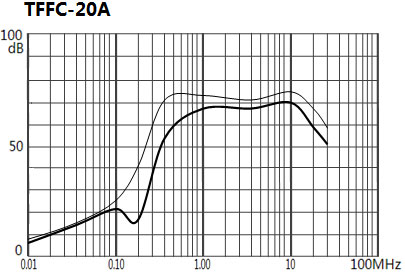

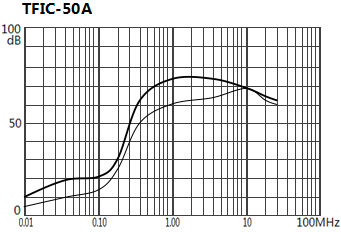

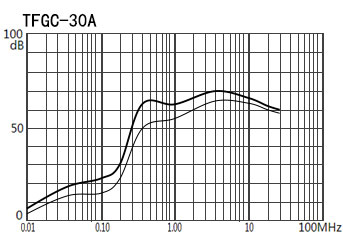

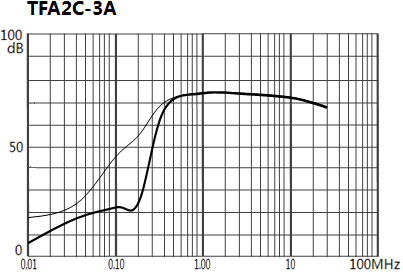

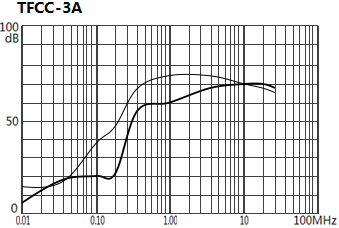

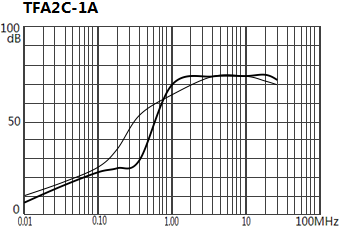

■插入损耗
依据IEC/CISPR No.17出版物;输入/输出50Ω测量系统        — CM(共模)  — DM(差模)
