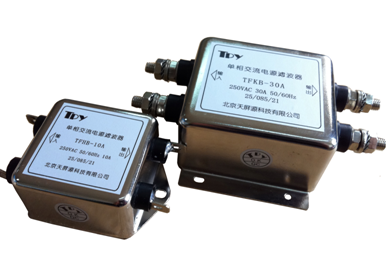

▊▎▏通用型单相交流电源滤波器
█ B电路系列
■产品特性
良好的共模和差模干扰抑制性能
泄漏电流小，性能可靠
体积小、重量轻、性价比优越
CE认证、ROHS认证
■应用场合
开关电源、UPS电源、商用终端、计算机、电力电子、仪器仪表、医疗设备
■技术参数
额定电压： 115/250VAC
工作频率： 50~60Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
最大泄漏电流 @250VAC/50Hz |
|
|
输入 |
输出 |
||||
|
TFBB-2A |
|
|
B |
2A |
<0.5mA |
|
TFBB-3A |
|
|
B |
3A |
<0.5mA |
|
TFHB-6A |
|
|
H |
6A |
<0.5mA |
|
TFHB-10A |
|
|
H |
10A |
<0.5mA |
|
TFH1B-6A |
|
|
H1 |
6A |
<0.5mA |
|
TFH1B-10A |
|
|
H1 |
10A |
<0.5mA |
|
TFEHB-10A |
|
|
EH |
10A |
<0.5mA |
|
TFEB-20A |
|
|
E |
20A |
<0.5mA |
|
TFKB-30A |
|
|
K |
30A |
<0.5mA |
|
TFGB-40A |
|
|
G |
40A |
<0.5mA |
|
TFGB-50A |
|
|
G |
50A |
<0.5mA |
|
TFIB-60A |
|
|
I |
60A |
<0.5mA |
|
TFIB-80A |
|
|
I |
80A |
<0.5mA |
|
TFJB-100A |
|
|
J |
100A |
<0.5mA |
|
TFJB-120A |
|
|
J |
120A |
<0.5mA |

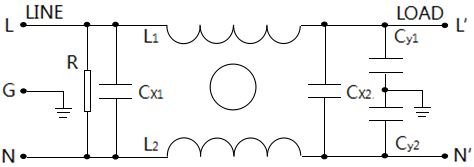

■电路原理图

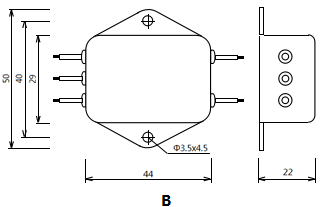

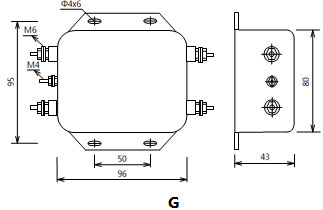

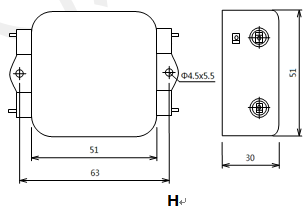

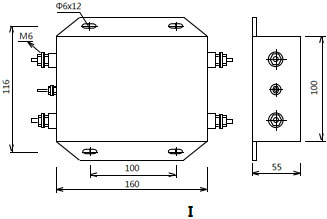

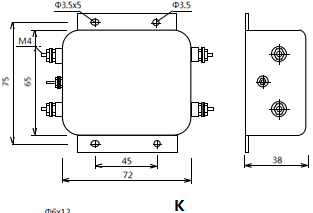

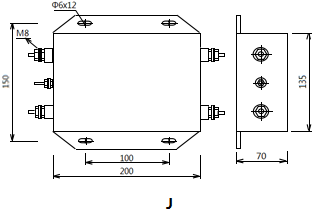

■结构尺寸图

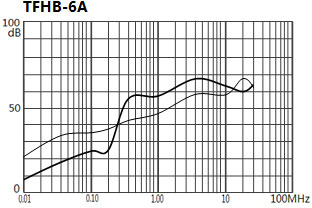

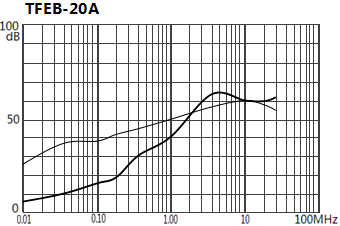

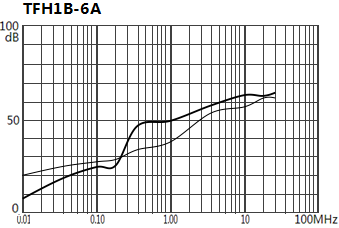

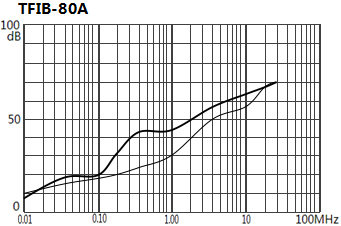

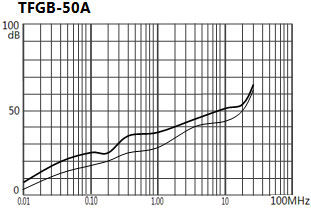

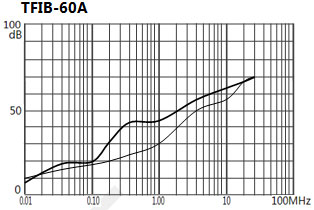

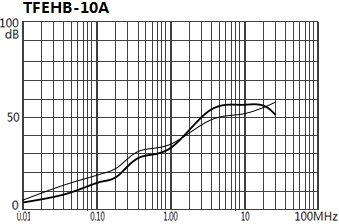

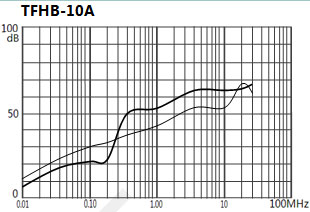

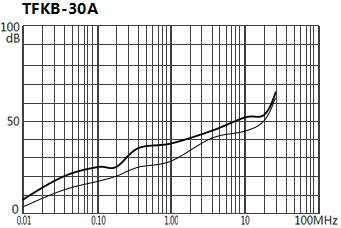

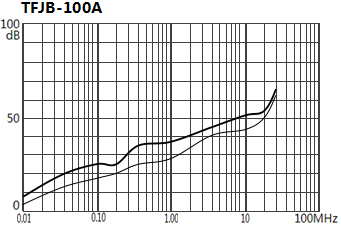

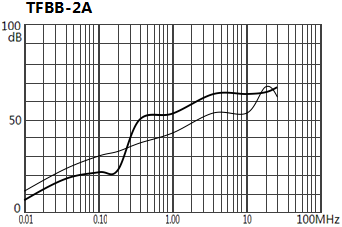

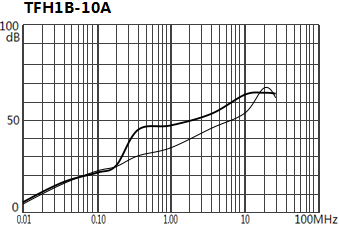

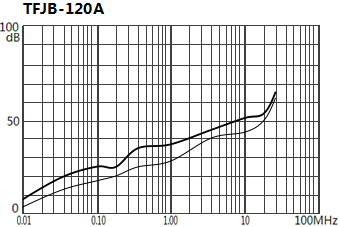

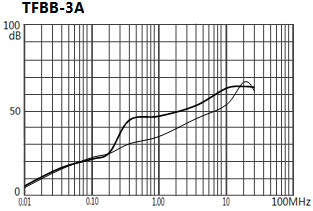

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
