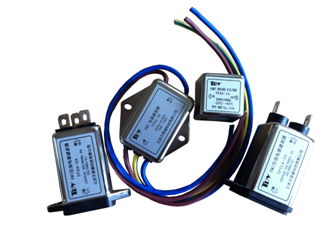

▊▎▏通用型单相交流电源滤波器
█ A电路系列
■产品特性
良好的共模和差模干扰抑制性能
泄漏电流小，性能可靠
体积小、重量轻、性价比优越
CE认证、ROHS认证
■应用场合
开关电源、UPS电源、商用终端、计算机、电力电子、仪器仪表、医疗设备
■技术参数
额定电压： 115/250VAC
工作频率： 50~60Hz
耐压测试： 线 — 线（L—L） 1500VDC/1分钟
线 — 地（L—G） 1500VAC/1分钟
工作和储存温度： -25℃~+85℃ （25/085/21）
温升： <30℃
■常规型号
|
滤波器型号 |
端接方式 |
结构尺寸图 |
额定电流 @40℃ max |
最大泄漏电流 @250VAC/50Hz |
|
|
输入 |
输出 |
||||
|
TFAA-0.5A |
▎ |
▎ |
A |
0.5A |
<0.3mA |
|
TFAA-1A |
▎ |
▎ |
A |
1A |
<0.3mA |
|
TFAA-3A |
▎ |
▎ |
A |
3A |
<0.3mA |
|
TFAA-6A |
▎ |
▎ |
A |
6A |
<0.3mA |
|
TFA1A-1A |
▎ |
▎ |
A1 |
1A |
<0.3mA |
|
TFA1A-3A |
▎ |
▎ |
A1 |
3A |
<0.3mA |
|
TFA1A-6A |
▎ |
▎ |
A1 |
6A |
<0.3mA |
|
TFBA-1A |
|
|
B |
1A |
<0.3mA |
|
TFBA-3A |
|
|
B |
3A |
<0.3mA |
|
TFBA-6A |
|
|
B |
6A |
<0.3mA |
|
TFB1A-3A |
|
|
B1 |
3A |
<0.3mA |
|
TFB1A-6A |
|
|
B1 |
6A |
<0.3mA |
|
TFDA-3A |
|
|
D |
3A |
<0.3mA |
|
TFDA-6A |
|
|
D |
6A |
<0.3mA |
|
TFDA-10A |
|
|
D |
10A |
<0.3mA |
|
TFTLA-3A |
|
|
TL |
3A |
<0.3mA |
|
TFTLA-6A |
|
|
TL |
6A |
<0.3mA |
|
TFA4A-10A |
|
|
A4 |
10A |
<0.3mA |

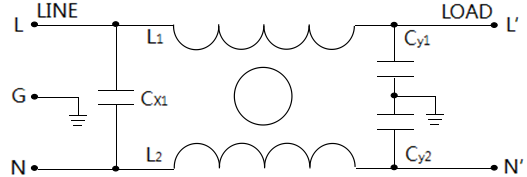

■电路原理图

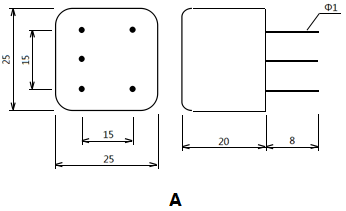

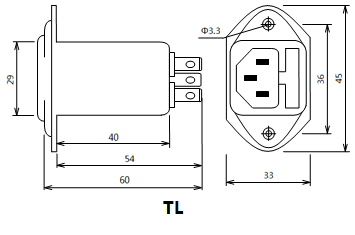

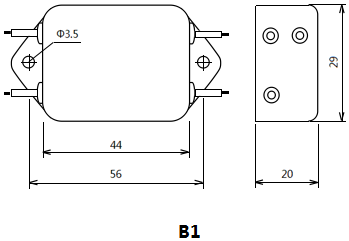

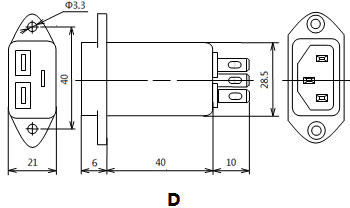

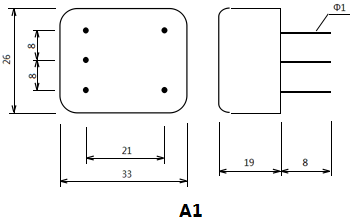

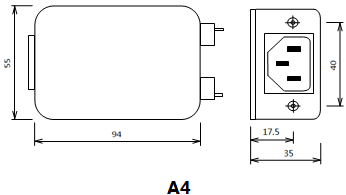

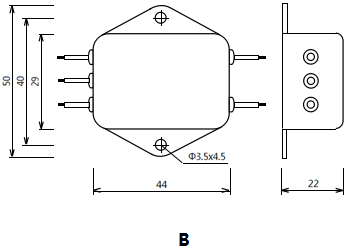

■结构尺寸图

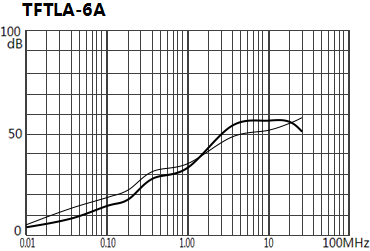

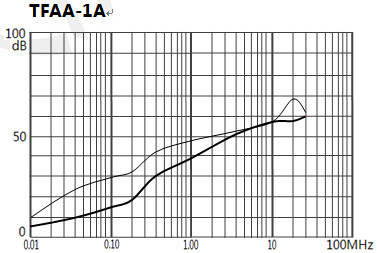

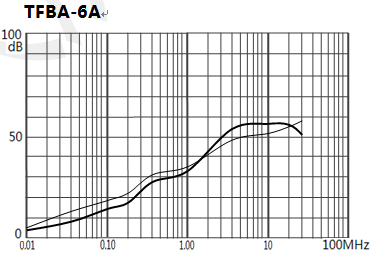

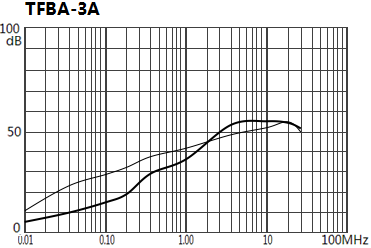

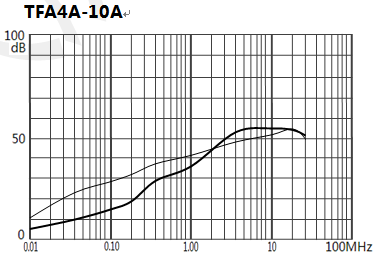

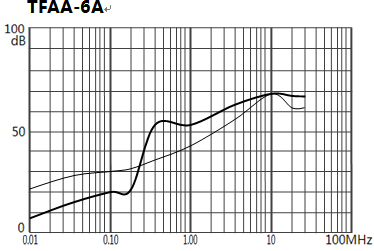

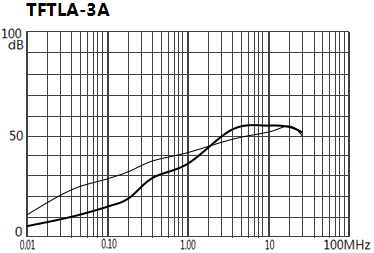

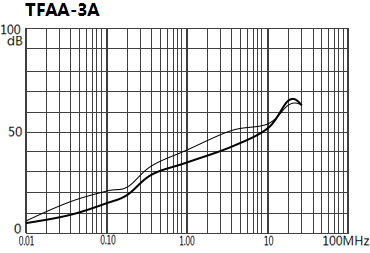

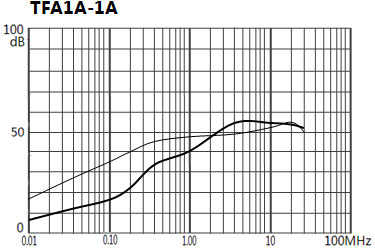

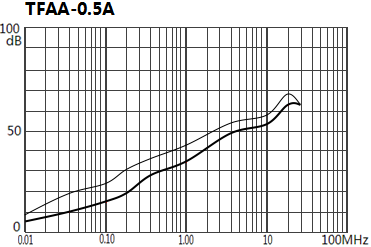

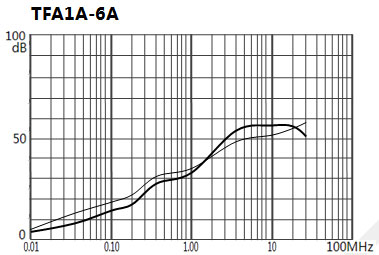

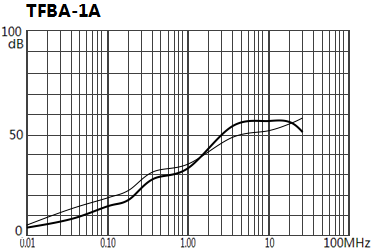

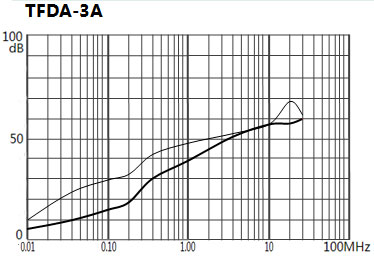

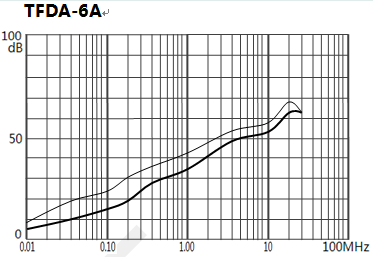

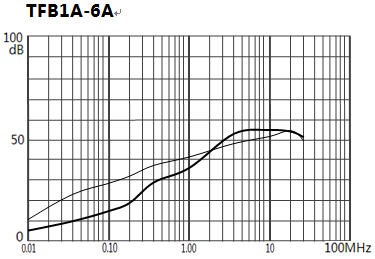

■插入损耗
依据IEC/CISPR No.17出版物；输入/输出50Ω测量系统 — CM（共模） — DM（差模）
